Реферат



Класа S l е, 82 g )

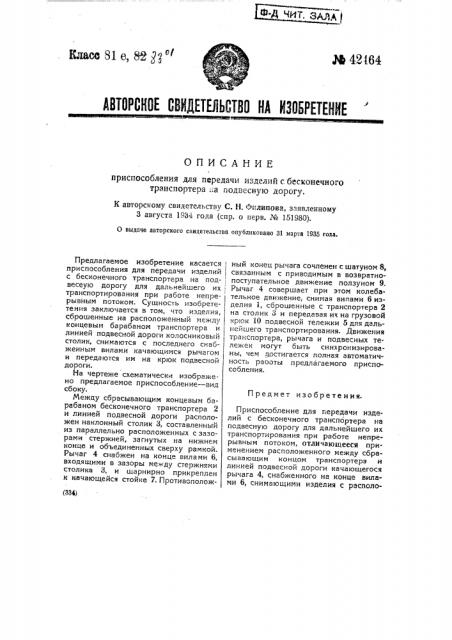

АВТОРСНОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ приспособлении для передачи изделий с бесконечного транспортера;;.а подвесную дорогу.

К авторскому свидетельству С. H. Фклипова, заявленному

3 августа 1934 года (спр. о перв. № 151980).

О выдаче авторского свидетельства опубликовано 31 марта 1935 года. ный конец рычага сочленен с шатуном 8, связанным с приводимым в возвратнопоступательное движение ползуном 9.

Рычаг 4 совершает при этом колеба1 ! тельное движение, снимая вилами 6 изделия 1, сброшенные с транспортера 2 на столик 3 и передавая их на грузовой крюк 1О подвесной тележки 5 для дальнейшего транспортирования. Движения транспортера, рычага и подвесных тележск могут быть синхронизированы, чем достигается полная автоматичность раооты предлагаемого приспособления.

Предмет изобретения. (334}

Предлагаемое изобретение касается приспособления для передачи изделий с бесконечного транспортера на подвесеую дорогу для дальнейшего их транспортирования при работе непрерывным потоком. Сущность изобрететения заключается в том, что изделия, сброшенные на расположенный между концевым барабаном транспортера и линией подвесной дороги колосниковый столик, снимаются с последнего снабженным вилами качающимся рычагом и передаются им на крюк подвесной дороги.

На чертеже схематически изображено предлагаемое приспособление — вид сбоку.

Между сбрасывающим концевым барабаном бесконечного транспортера 2 и линией подвесной дороги расположен наклонный столик 3, составленный из параллельно расположенных с зазорами стержней, загнутых на нижнем конце и объединенных сверху рамкой.

Рычаг 4 снабжен на конце вилами 6, входящими в зазоры между стержнями столика 3, и шарнирно прикреплен к качающейся стойке 7. НротивоположПриспособление для гередачи изделий с бесконечного транспортера на подвесную дорогу для дальнейшего их транспортирования при работе непрерывным потоком, отличавсцееся применением расположенного между сбрасывающим концом транспортера и линией подвесной дороги качающегося рычага 4, снабженного на конце вилами 6, снимающими изделия с расположенного у концевого барабана транс- 1 передающего их на грузовой крюк под портера колосникового столика 3 и весной тележки 5
