Реферат

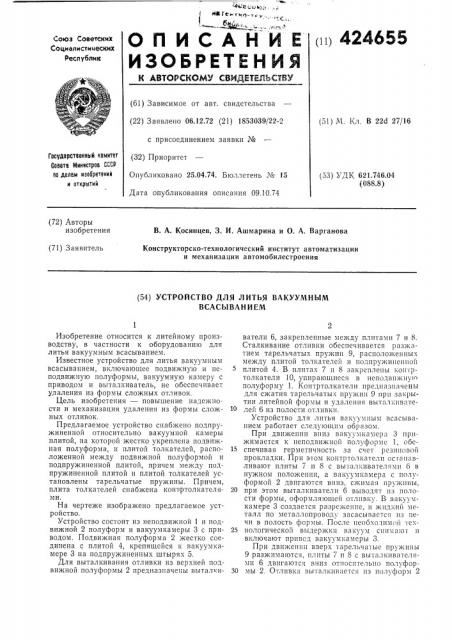

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 06.12.72 (21) 1853039/22-2 с присоединением заявки № (32) Приоритет

Опубликовано 25.04.74. Бюллетень № 15

Дата опубликования описания 09.10.74 (51) М, Кл, В 22d 27/16

Государственный комитет

Совета Министров СССР па делам изооретений и открытий (53) УДК 621.746.04 (088,8) (72) Авторы изобретения

В. А. Косинцев, 3. И. Ашмарина и О. А. Варганова (71) Заявитель

Конструкторско-технологический институт автоматизации и механизации автомобилестроения (54) УСТРОЙСТВО ДЛЯ ЛИТЬЯ ВАКУУМНЫМ

ВСАСЫ ВАН И ЕМ

Изобретение относится к литейному производству, в частности к оборудованию для литья вакуумным всасыванием.

Известное устройство для литья вакуумным всасыванием, включающее подвижную и неподвижную полуформы, вакуумную камеру с приводом и выталкиватель, не обеспечивает удаления из формы сложных отливок.

Цель изобретения — повышение надежности и механизация удаления из формы сложных отливок.

Предлагаемое устройство снабжено подпружиненной относительно вакуумной камеры плитой, на которой жестко укреплена подвижная полуформа, и плитой толкателей, расположенной между подвижной полуформой и подпружиненной плитой, причем между подпружиненной плитой и плитой толкателей установлены тарельчатые пружины. Причем, плита толкателей снабжена контртолкателями.

На чертеже изображено предлагаемое устройство.

Устройство состоит из неподвижной 1 и подвижной 2 полуформ и вакуумкамеры 3 с приводом. Подвижная полуформа 2 жестко соединена с плитой 4, крепящейся к вакуумкамере 3 на подпружиненных штырях 5.

Для выталкивания отливки из верхней подвижной полуформы 2 предназначены выталкиватели 6, закрепленные между плитами 7 и 8.

Сталкивание отливки обеспечивается разжатием тарельчатых пружин 9, расположенных между плитой толкателей и подпружиненной плитой 4. В плитах 7 и 8 закреплены контртолкатели 10, упирающиеся в неподвпжну1 полуформу 1. Контртолкатели предназначены для сжатия тарельчатых пружин 9 прп закрытии литейной формы и удаления BblTHëllèâëòå"-ей 6 из полости отливки.

Устройство для литья вакуумным всасыванием работает следующим образом.

При движении Вниз В11ку1 м1 ав1ера 3 прижимается к неподвижной полуформе 1, обе15 спечивая герметичность за счет рсзш1овой прокладки. При этом контртолкатели останавливают плиты 7 и 8 с выталкивателлмп 6 в нужном положении, а вакуумкамера с полуформой 2 двигаются вниз, сжимал пружины, 20 при этом выталкиватели 6 выводят из полости формы, оформляющей отливку. В вакуумкамере 3 создается разрежение, и жпдкип металл по металлопроводу засасывается из печи в полость формы. После необходимой тех25 нологической ВЫДержкп Вакуум сии.!1а1от и включают привод вакуумкамеры 3.

При движении вверх тарельча;I Ie пружины

9 разжимаются, плиты 7 и 8 с вьпалкивателями 6 двигаются вниз относительно полуфор30 мы 2. Отливка вьпалкиваетсл из полуформ 2

424655

Предмет изобретения

К 7лУдМ ь уд,д д

Составитель А. Минаев

Техред Л. Богданова

Корректор Н. Учакина

Редактор О. Кунина

Заказ 2683/2 Изд. № 763 Тираж 811 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-36, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 и остается в нижней полуформе 1. Затем вручную или спецприспособлением ot,÷èâêó убирают из формы. Бакуумкамера опускается вциз, и цикл получения отливки повторяется.

1. Устройство для литья вакуумным всасывацием, включающее подвижную и неподвижную полуформы, вакуумную камеру с приводом и выталкиватель, отличающееся тем, что, с целью повышения надежности и механизации удаления из формы сложных отливок, опо снабжено подпружиненной относительно вакуумной камеры плитой, на которой жестко укреплена подвижная полуформа, и плитой толкателей, расположенной между подвижной полуформой и подпружиненной плитой, причем между подпружиненной плитой и плитой толкателей установлены тарельчатые пружины.

2. Устройство по п. 1, отличающееся тем, что плита толкателей снабжена контртолкателями.
