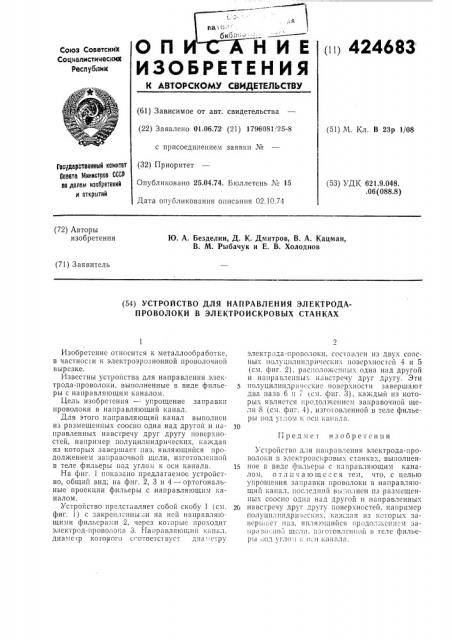

ОП НИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (»t 424683

Союз Советски!с

Социалистическими

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 01.06.72 (21) 1796081!25-8 (51) М. Кл. В 23р 1/08 с присоединением заявки № (32) Приоритет

Опубликовано 25.04.74. Бюллетень ¹ 15

Дата опубликования описания 02.10.74

Государстееннв1й комитет

Совета Министров СССР но делам изооретений и открв1тнй (53) УДК 621.9.048..06 (088.8) (72) Авторы изобретения

Ю. А. Безделии, Д. К. Дмитров, В. А. Кацман, В. М. Рыбачук и Е, В. Холоднов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ НАПРАВЛЕНИЯ ЭЛЕКТРОДАПРОВОЛОКИ В ЭЛЕКТРОИСКРОВЫХ СТАНКАХ

Г1редмет изобретения

Изобретснис относится к металлообработке, в частности к электроэрозионной проволочной вырезке.

Известны устройства для направления электрода-проволоки, выполненные в виде фильеры с направляющим каналом.

Цель изобретения — упрощение заправки проволоки в направляющий канал.

Для этого направляющий канал выполнен из размещенных соосно одна над другой и направленных навстречу друг другу поверхностей, например полуцилиндрических, каждая из которых завершает паз, являющийся продолжением за«равочной щели, изготовле«ной в теле фильеры под углом к оси канала.

На фиг. 1 показано предлагаемое устройство, общий вид; н" фиг. 2, 3 и 4 — ортогональные проекции фильеры с направляющим каналом.

Устройство представляет собой скобу 1 (см. фиг. 1) с закреплснны:!и на неп направляющими фильерами 2, через ко-орые проходит элсктрод-IipOBoë01 а 3. Направля!Опп1!1 капал, диаметр которого ссответссвуст дпа -:ру электрода-«роволокп, составлен из двух соосных «о".ó«IIëèí Iðè÷ccl;II поверхностей 4 и 5 (см. фиг. 2), расположс1шых одна над другой направленных «НВсТрс 1! 3pуг 3pi I i! . 3TH полуцилиндрическис поверхности завершаюг два паза 6 .. !См. фиг. 3), каждый нз которых является «радолжсппсм заправочной щели 8 (см. фиг. 4), изготовленной В теле фильеры под у!.лом к Осп ка«ала.

1О

Устройство для направления электрода-проволоки в электро 1скровых станках, выполнен15 ное в виде фильеры с напраьляющим каналом. О тл и ч а !Ощсс с я те31, что, с целью упрощения заправки проволоки в направляющий канал, «Ос,lсдппй Вы п-0.1нсн пз раз:!1Сщенных cîîcíо одна над другой и направленных

20 навстречу друг другу поверхностей, например полуцилиндричсских. каждая из которых заВсрl«!!cT паз, ЛВля Ощипся lip0 i0л1кс«11 м за

lip!;30 :li0il п1сл!1, «3! ОТОВлсн«011 В тслс фильср !Э1 1О i Г 10. i ii О 11 IIII II H;I i«

424683

Чг 4
