Реферат



ce --c, ..-, . л ;,+ i y ,ф

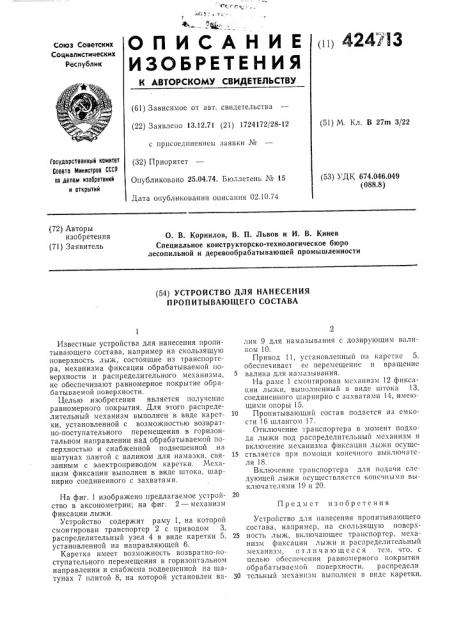

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I»! 424 l3

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 13.12.71 (21) 1724172/28-12 с присоединением заявки № (32) Приоритет

Опубликовано 25.04.74. Бюллетень № 15

Дата опубликования описания 02.10.74 (51) М. Кл. В 27m 3/22

Государственный комитет

Совета Министров СССР по делам изооретвний и открытий (53) УДК 674.046.049 (088,8) (72) Авторы изобретения (71) Заявитель

О. В. Корнилов, В. П. Львов и И. В. Кинев

Специальное конструкторско-технологическое бюро лесопильной и деревообрабатывающей промышленности (54) УСТРОЙСТВО ДЛЯ НАН ЕСЕН ИЯ

ПРОПИТЫВАЮЩЕГО СОСТАВА

Известные устройства для нанесения пропитываюшего состава, например на скользяшую поверхность лыж,. состоящие из транспортера, механизма фиксации обрабатываемой поверхности и распределительного механизма, не обеспечивают равномерное покрытие обрабатываемой поверхности.

Пелью изобретения является получение равномерного покрытия. Для этого распределительный механизм выполнен в виде каретки, установленной с возможностью возвратно-поступательного перемещения в горизонтальном направлении над обрабатываемой поверхностью и снабженной подвешенной на шатунах плитой с валиком для намазки, связанным с электроприводом каретки. Механизм фиксации выполнен в виде штока, шарнирно соединенного с захватами.

На фиг. 1 изображено предлагаемое устройство в аксонометрии; на фиг, 2 — механизм фиксации лыжи.

Устройство содержит раму 1, на которой смонтирован транспортер 2 с приводом 3, распределительный узел 4 в виде каретки 5, установленной на направляющей 6.

Каретка имеет возможность возвратно-поступательного перемещения в горизонтальном направлении и снабжена подвешенной на шатунах 7 плитой 8, на которой установлен валик 9 для намазывания с дозируюшим валиком 10.

Привод 11, установленный на каретке 5, обеспечивает ее перемещение и врашение валика для намазывания.

На раме 1 смонтирован механизм 12 фиксации лыжи, выполненный в виде штока 13, соединенного шарнирно с захватами !4, имеюшими опоры 15.

10 Пропитываюший состав подается из емкости !6 шлангом 17.

Отключение транспортера в момент подхода лыжи под распределительный механизм и включение механизма фиксации лыжи осуше15 ствляется при помощи конечного выключателя 18.

Включение транспортера для подачи следующей лыжи осуществляется конечными выключателями 19 н 20.

Предмет изобретения

Устройство для нанесения пропитываюшего состава, например, на скользящую поверх25 ность лыж, включающее транспортер, механизм фиксации лыжи и распределительный механизм. о тл ич а ю шее с я тем, что, с целью обеспечения равномерного покрытия обрабатываемой поверхности, распредели

30 тельный механизм выполнен в виде каретки, 424713 установленной с возможностью возвратно-поступательного перемещения в горизонтальном направлении над обрабатываемой поверхностью и снабженной подвешенной на шатунах плитой с валиком для намазки, связанным с электроприводом каретки, а механизм фиксации лыжи выполнен в виде штока, шарнирно соединенного с захватами.

424713

Риг.2
