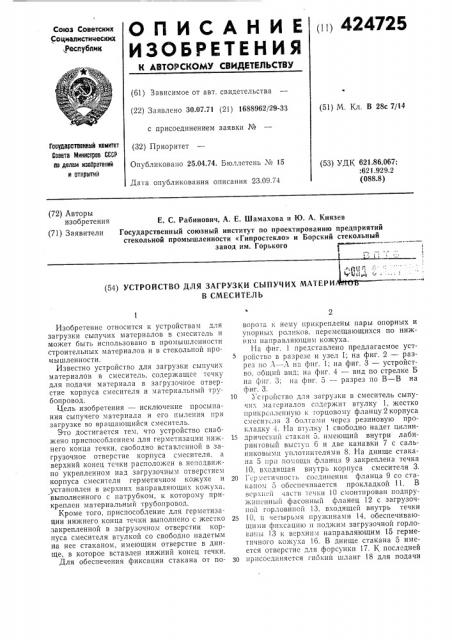

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (i ) 424725

Союз Советских

Социалистических Республик (61) Зависимое от авт. свидетельства (22) Заявлено 30.07.71 (21) 1688962/29-33 с присоединением заявки № (32) Приоритет

Опубликовано 25.04.74, Бюллетень ¹ 15

Дата опубликования описания 23.09.74 (51) М. Кл. В 28с 7J14

Гасударатвенньа комитат

Совета Министров СССР аа делам ивоаратаний и атнрытчй (53) УДК 621.86.067:

:621.929.2 (088.8) (72) Авторы изобретения (71) Заявители

Е. С. Рабинович, А. Е. Шамахова и Ю. А. Князев

Государственный союзный институт по проектированию предприятий стекольной промышленности «Гипростекло» и Борский стекольный завод им. Горького (54) УСТРОЙСТВО ДЛЯ ЗАГРУЗКИ СЫПУЧИХ МАТЕРИ

В СМЕСИТЕЛЪ

Изобретение относится к устройствам для загрузки сыпучих материалов в смеситель и может быть использовано в промышленности строительных материалов и в стекольной промышленности, Известно устройство для загрузки сыпучих материалов в смеситель, содержащее течку для подачи материала в загрузочное отверстие корпуса смесителя и материальный трубопровод.

Цель изобретения — исключение просыпания сыпучего материала и его пыления при загрузке во вращающийся смеситель.

Это достигается тем, что устройство снабжено приспособлением для герметизации нижнего конца течки, свободно вставленной в загрузочное отверстие корпуса смесителя, а верхний конец течки расположен в неподвижно укрепленном над загрузочным отверстием корпуса смесителя герметичном кожухе и установлен в верхних направляющих кожуха, выполненного с патрубком, к которому прикреплен материальный трубопровод.

Кроме того, приспособление для герметизации нижнего конца течки выполнено с жестко закрепленной в загрузочном отверстии корпуса смесителя втулко" со свободно надетым на нее стаканом, имеющим отверстие в днище, в которое вставлен нижний конец течки.

Для обеспечения фиксации стакана от поворота к нему прикреплены пары опорных и упорны.;. роликов, перемещающихся по нижним направляющим кожуха.

На фиг. 1 представлено предлагаемое устройство в разрезе и узел 1; на фиг. 2 — разрез по А — А на фпг. 1; на фиг. 3 — устройство, общий вид; на фиг. 4 — вид по стрелке Б на (риг. 3; на фпг. 5 — разрез по  — В на фиг. 3.

10 Усгройство для загрузки в смеситель сыпучи.. ма гериалов содержит втулку 1, жестко прикрепленную к горцовому фланцу 2 корпуса смесителя 3 болтами через резиновую прокладку 4. На втулку 1 свободно надет цилин15 дрическ;ш стакан 5, имеющий внутри лабиринтовый выстуll б и две канавки 7 с сальниковыми уплотнителями 8. На днище стака а 5 прп помощи фланца 9 закреплена течка

10, входящая внутрь корпуса смесителя 3.

20 Герметичносгь соединения фланца 9 со стаканом 5 обеспечивается прокладкой 11. В вор li!01! lacти точки 10 смонтирован подпружиненный фасонный фланец 12 с загрузочной горловино" 13, входящей внутрь течки

25 10, и четырьмя пружинами 14, обеспечивающими фиксацию и поджим загрузочной горловины 13 к верхним направляющим 15 герметичного кожуха 1б. В днище стакана 5 имеется отверстие для форсунки 17. К последней

30 присоединяется гибкий шланг 18 для подачи

424725 воды из водопроводной сети. Фиксация стакана 5 от вращения и опора его в нижних направляющих 19 герметичного кожуха 16 обеспечивается парами обрезиненных упорных роликов 20 и опорных роликов 21. В верхней части герметичного кожуха 16 закреплен загрузочный патрубок 22, соединенный с материальным трубопроводом 23. Кожух 16 имеет в верхней части аспирационный диффузор 24, а в нижней — откидное днище 25, служащее для удаления пыли из кожуха.

При загрузке материала вращающийся корпус смесителя находится в горизонтальном положении. При этом горловина 13 с подпружиненным фасонным фланцем 12 совмещена с загрузочным патрубком 22 и поджимается к верхним направляющим 15 пружинами 14. Опорные ролики 21, опирающиеся на нижние направляющие 19, удерживают стакан 5 от вращения вместе со втулкой 1, а упорные ролики 20 — в нижних направляющих 19. Материал по трубопроводу 23 через патрубок 22 и горловину 13 поступает в течку

10 и далее — внутрь корпуса 3 смесителя.

Одновременно через форсунку 17 подается вода, которая производит увлажнение материала.

По окончании загрузки и увлажнения материала подача его в смеситель прекращается, и производится смешивание, а затем выгрузка материала. Для выгрузки смешанного материала производится поворот на 60 корпуса 3 смесителя вместе со стаканом 5 и течкой 10, осуществляемый с помощью пневмопривода 26. При этом подпружиненный фасонный фланец 12 горловины 13 скользит по верхним направляющим 15, а упорные ролики 20 — по нижним направляющим 19, которыми стакан 5 удерживается от вращения.

По окончании разгрузки корпус 3 смесителя вместе с загрузочным устройством возвращается в исходное положение, и цикл загрузки и смешивания повторяется.

Предмет изобретения

1. Устройство для загрузки сыпучих мате10 риалов в смеситель, содержащее течку для подачи материала в загрузочное отверстие корпуса смесителя и материальный трубопровод, отличающееся тем, что, с целью исключения просыпания материала и его пыле15 ния при загрузке в смеситель, устройство снабжено приспособлением для герметизации нижнего конца течки, свободно вставленной в загрузочное отверстие корпуса смесителя, а верхний конец течки расположен в неподвиж20 но укрепленном над загрузочным отверстием корпуса смесителя герметичном кожухе и установлен в верхних направляющих кожуха, выполненного с патрубком, к которому прикреплен материальный трубопровод.

25 2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что приспособление для герметизации нижнего конца течки выполнено с жестко укрепленной в загрузочном отверстии корпуса смесителя втулкой со свободно надетым

30 на нее стаканом, имеющим отверстие в днище, в которое вставлен нижний конец течки.

3. Устройство по пп. 1 и 2, о т л и ч а ю щ е еся тем, что, с целью обеспечения фиксации стакана от поворота, к последнему прикрепЗ5 лены пары опорных и упорных роликов, перемещающихся по нижним направляющим кожуха.
