ибо .отека !<1 )

ИГЕ"

СПИ

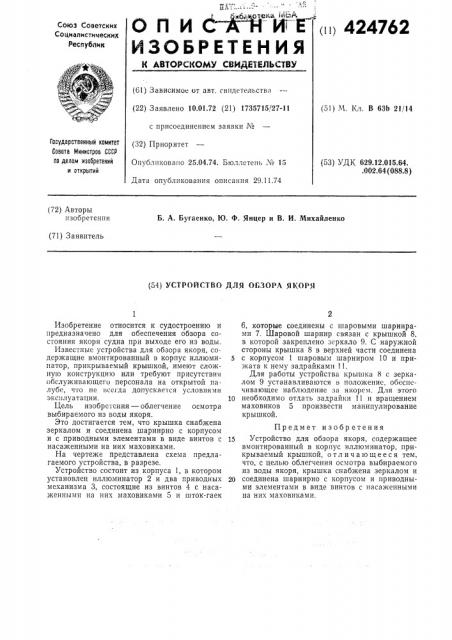

ИЗОБРЕТЕН ИЯ ((() 424762

Союз Советских

Социалистических

Республик

N АВТОР(:КОМУ СВИДЕТЕЛ ТВУ (6!) Зависимое от авт. свидетельства (22) 3 аявлено 10.01.72 (21) 1735715/27-11 с присоединением заявки № (32) Приоритет

Опубликовано 25.04.?4. Бюллетень ¹ 15

Дата опубликования описания 29.11.74 (51) М. Кл, В 63Ь 21/14

Гасударственный комитет

Совета Министров СССР па делам изобретений и открытий (53) УДК 629.12.015.64..002.64 (088.8) (?2) Авторы изобретенпя

Б. А. Бугаенко, Ю. Ф. Яицер и В. И. Михайленко (71) Заявитель (54) УСТРОЙГ1 ВО ДЛЯ ОБЗОРА ЯКОРЯ

Изобретение относится к судостроению и предназначено для обеспечения обзора состояния якоря судна при выходе его из воды.

Известные устройства для обзора якоря, содержащие вмонтированный в корпус иллюминатор, прикрываемый крышкой, имеют сложную конструкцию или требуют присутствия обслуживающего персонала на открытой палубе, что не всегда допускается условиями эксплуатации.

Цель изобретения — облегчение осмотра выбираемого из воды якоря.

Это достигается тем, что крышка снабжена зеркалом и соединена шарнирно с корпусом и с приводными элементами в виде винтов с насаженными на них маховиками.

На чертеже представлена схема предлагаемого устройства, в разрезе.

Устройство состоит из корпуса 1, в котором установлен иллюминатор 2 и два приводных механизма 3, состоящие из винтов 4 с насаженными на них маховиками 5 и шток-гаек

6, которые соединены с шаровыми шарнирами 7. Шаровой шарнир связан с крышкой 8, в которой закреплено зеркало 9. С наружной стороны крышка 8 в верхней части соединена

5 с корпусом 1 шаровым шарниром 10 и прижата к нему задрайками 11.

Для работы устройства крышка 8 с зерка.пом 9 устанавчиваются н положение, обеспечивающее наблюдение за якорем. Для этого

1о необходимо отдать задрайки 11 и вращением маховиков 5 произвести манипулирование крышкой.

Предмет изобретения

15 Устройство для обзора якоря, содержащее вмонтированный в корпус иллюминатор, прикрываемый крышкой, о т л и ч а ю щ е е с я тем, что, с целью облегчения осмотра выбираемого из воды якоря, крышка снабжена зеркалом и

20 соединена шарнирно с корпусом и приводными элементами в виде винтов с насаженными на них маховиками.
