Стекло

Иллюстрации

Показать все

Реферат

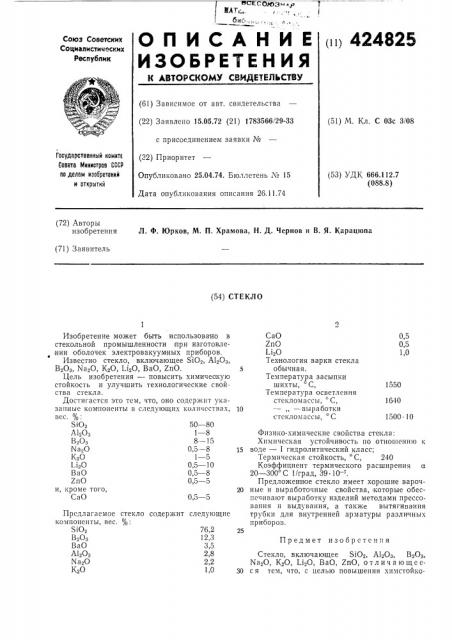

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ п 424825

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 15,05.72 (21) 1783566/29-33 с присоединением заявки № (32) Приоритет

Опубликовано 25.04.74. Бюллетень ¹ 15

Дата опубликования описания 26.11.74 (51) М. Кл. С 03с 3/08

Государственный комнте

Совета Мнннстров СССР во делам нэобретеннй н открытий (53) УДК 666.112.7 (088.8) (72) Авторы изобретения Л. Ф. Юрков, М. П. Храмова, Н. Д. Чернов и В. Я. Карацюпа (71) Заявитель (54) СТЕКЛО

0,5

0,5

1,0

1550

1640

1500 10

Предлагаемое стекло компоненты, вес. %:

S1О2

В20з

ВаО

А120з

Na2O

К20 содержит следующие

76,2

12,3

3,5

2,8

2,2

1,0

Предмет изобретения

Изобретение может быть использовано в стекольной промышленности при изготовлении оболочек электровакуумных приборов.

Известно стекло, включающее Si02, А1203, B 203, N a 20, К20, 1 40, В aO, Z n0.

Цель изобретения — повысить химическую стойкость и улучшить технологические свойства стекла.

Достигается это тем, что, оно содержит указанные компоненты в следующих количествах, вес. %:

SiO2 50 — 80

А12 - 3 1 — 8

В203 8 — 15

Ка20 0,5 — 8

К20 1 — 5

1 120 О, 5 — 10

ВаО 0,5 — 8

ZnO 0,5 — 5 и, кроме того, СаО 0,5 — 5

СаО

ZnO

Ll2O

Технология варки стекла обычная.

Температура засыпки шихты, С, Температура осветления стекломассы, С, — „— выработки стскломассы, С

Физико-химические свойства стекла:

Химическая устойчивость по отношению к

15 воде — 1 гидролитический класс;

Термическая стойкость, С, 240

Коэффициент термического расширения а

20 — 300 С 1/град, 39 10 — .

Предложенное стекло имеет хорошие вароч20 ные и выработочные свойства, которые обеспечивают выработку изделий методами прессования и выдувания, а также вытягива ния трубки для внутренней арматуры различных приборов.

Стекло, включающее S102) А120з, В203, Na2O, К20, Li20, BaO, ZnO, отлич а юще е30 с я тем, что, с целью повышения химстойко424825

510г

А1гОз

ВгОз

50 — 80

1 — 8

8 — 15

0,5 — 5

Составитель H. Стоянова

Техред Г. Дворина

Редактор С, Ежкова

Корректор В. Кочкарева

Заказ 3125/6 Изд. 1 ч 772 Тираж 506 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типогра >пя, пр. Сапунова, 2 сти, улучшения технологических свойств, оно содержит указанные компоненты в следующих количествах, вес. lo.

ХагО

КгО

Li O

ВаО

ZnO и, кроме того, СаО

0,5 — 8

1 — 5

0,5 — 10

0,5 — 8

0,5 — 5
