Стекло для изготовления химически стойкогостекловолокна
Патент 424831
Классы МПК
Стекло для изготовления химически стойкогостекловолокна
Иллюстрации
Реферат

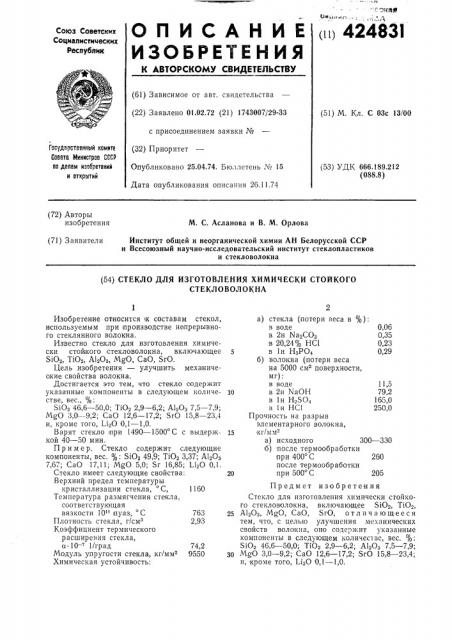

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ («) 424831
Союз Советских
Социапистич вских
Республик (61) Зависимое от авт. свидетельства (22) Заявлено 01.02.72 (21) 1743007/29-33 с присоединением заявки № (32) Приоритет
Опубликовано 25.04.74. Бюллетень № 15
Дата опубликования описания 26.11.74 (51) М. Кл. С 03с 13/00
Государственный комите
Совета Министров СССР оо делам изооретений и открытий (53) УДК 666.189.212 (088,8) (72) Авторы изобретения
М. С. Асланова и В. М. Орлова (71) Заявители
Институт общей и неорганической химии АН Белорусской ССР и Всесоюзный научно-исследовательский институт стеклопластиков и стекловолокна (54) СТЕКЛО ДЛЯ ИЗГОТОВЛЕНИЯ ХИМИЧЕСКИ СТОЙКОГО
СТЕКЛОВОЛОКНА
1 1,5
79,2
165,0
250,0
15
763
2,93
Изобретение относится к составам стекол, используемым при производстве непрерывного стеклянного волокна.
Известно стекло для изготовления химически стойкого стекловолокна, включающее
SiO, TiOz, А1еОа, MgO, СаО, SгО.
Цель изобретения — улучшить меха ничеокие свойства волокна.
Достигается это тем, что стекло содержит указанные компоненты в следующем количестве, вес., %:
SiO> 46,6 — 50,0; TiOq 2,9 — 6,2; А120З 7,5 — 7,9;
MgO 3,0 — 9,2; СаО 12,6 — 17,2; SrO 15,8 — 23,4 и, кроме того, 140 0,1 — 1,0.
Варят стекло при 1490 — 1500 С с выдержкой 40 — 50 мин.
Пример. Стекло содержит следующие компоненты, вес. %: Si02 49,9; Ti02 3,37; А!еОз
7,6; СаО 17,11; MgO 5,0; Sr 16,85; 1120 0,1.
Стекло имеет следующие свойства:
Верхний предел температуры кристаллизации стекла, С, 1160
Температура размягчения стекла, соответствующая вязкости 10" пуаз, С
Плотность стекла, г/сме
Коэффициент термического расширения стекла, а 10 1/град 74,2
Модуль упругости стекла, кг/мм2 9550
Химическая устойчивость:
2 а) стекла (потери веса в %): в воде в 2н ИаеСОа в 20,24% НС1 в 1н Нзр04 б) волокна (потери веса на 5000 см поверхности, мг): в воде в 2н ХаОН в 1н HqS04 в 1н НС1
Прочность на разрыв элементарного волокна, кг/м м а) исходного 300 †3 б) после термообработки при 400 С 260 после термообработки при 500 С 205
Предмет изобретения
Стекло для изготовления химически стойкого стекловолокна, включающее SiOz, TiO, А1 0з, MgO, СаО, SrO, отл ич а ющееся тем, что, с целью улучшения механических свойств волокна, оно содержит указанные компоненты в следующем количестве, вес. %:
%02 46,6 — 50,0; Т10е 2,9 — 6,2; А120з 7,5 — 7,9;
MgO 3,0 — 9,2; СаО 12,6 — 17,2; SrO 15,8 — 23,4; и, кроме того, Li O 0,1 — 1,0,
