Литая сталь

Литая сталь

Иллюстрации

Показать все

Реферат

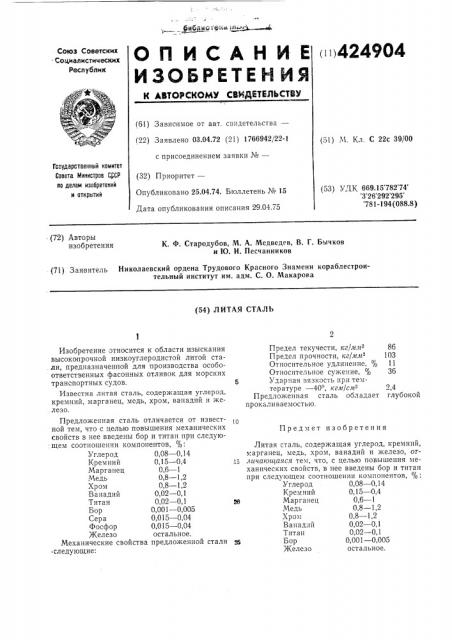

бнбли@ тены: л -3,4, i»424904

ОП ИСАН ИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства— (22) Заявлено 03.04.72 (21) 1766942/22-1 с присоединением заявки №вЂ” (32) Приоритет—

Опубликовано 25.04.74. Бюллетень № 15

Дата опубликования описания 29.04.75 (51) М. Кл. С 22с 39/00

Государственный комитет

Совета Министров С Ср во делам изобретений и открытий (53) УДК 669,15 782 74 3 26 292 295 781-194 (088.8) (72) Авторы изобретения

К. Ф. Стародубов, М. А. Медведев, В. Г. Бычков и 1О. И. Песчанников (71) Заявитель Николаевский ордена Трудового Красного Знамени кораблестроительный институт им. адм. С. О. Макарова (54) ЛИТАЯ СТАЛЬ

Предел текучести, кг/лтлт

Предел прочности, кг/лы

Относительное удлинение, о

Относительное сужение, Ударная зязкость при темтер атуре — 40, кглт/см

Предложенная сталь обладает прокаливаемостью.

86

103

11

2,4 глубокой

Предмет изобретения

Изобретение относится к области изыскания высокопрочной низкоуглеродистой литой ста. ли, предназначенной для производства особоответственных фасонных отливок для морских транспортных судов.

Известна литая сталь, содержащая углерод, кремний, марганец, медь, хром, ванадий и железо.

Предложенная сталь отличается от известной тем, что с целью повышения механических свойств в нее введены бор и титан при следую:щем соотношении компонентов, Углерод 0,08 — 0,14

Кремний 0,15 — 0,4

Марганец 0,6 — 1

Медь 0,8 — 1,2

Хром 0,8 — 1,2

Ванадий 0,02 — 0,1

Титан 0,02 — 0,1

Бор 0,001 — 0,005

Сера 0,015 — 0,04

Фосфор 0,015 — 0,04 железо остальное.

Механические свойства предложенной стали следующие:

Литая сталь, содержащая углерод, кремний, марганец, медь, хром, ванадий и железо, от15 личающаяся тем, что, с целью повышения механических свойств, в нее введены бор и титан при следующем соотношении компонентов, %:

Углерод 0,08 — 0,14

Кремний 0,15 — 0,4

26 Марганец 0,6 — 1

Медь 0,8 в 1,2

Хром 0,8 — 1,2

Ванадий 0,02 — 0,1

Титан 0,02 — 0,1

25 Бор 0,001 — 0,005 железо оста чьное
