Раствор для удаления травильного шлама с поверхности металлов

Иллюстрации

Показать все

Реферат

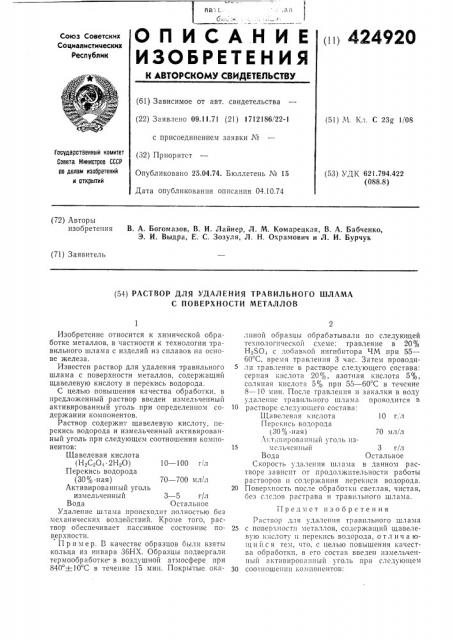

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) 424920

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 09.11.71 (21) 1712186!22-1 (51) М. Кл. С 23g 1/08 с присоединением заявки ¹

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (32) Приоритет

Опубликовано 25.04.74. Бюллетень ¹ 15

Дата опубликования описания 04.10.74 (53) УДК 621.794.422 (088.8) (72) Авторы изобретения В. А. Богомазов, В. И. Лайнер, Л. М. Комарецкая, В. А. Бабченко, Э. И. Выдра, Е. С. Зозуля, Л. Н. Охрамович и Л. И. Бурчук (71) Заявитель (54) РАСТВОР ДЛЯ УДАЛЕНИЯ ТРАВИЛЬНОГО ШЛАМА

С ПОВЕРХНОСТИ МЕТАЛЛОВ

Изобретение относится к химической обработке металлов, в частности к технологии травильного шлама с изделий из сплавов на основе железа.

Известен раствор для удаления травильного шлама с поверхности металлов, содержащий щавелевую кислоту и перекись водорода.

С целью повышения качества обработки, в предложенный раствор введен измельченньш активированный уголь при определенном содержании компонентов.

Раствор содержит щавелевую кислоту, перекись водорода и измельченный активированный уголь при следующем соотношении компонентов:

Щавелевая кислота (Н2С О 2Н,О) 10 — 100 г л

Перекись водорода (30% -ная) 70 — 700 мл/л

Активированпый уголь измельченный 3 — 5 г/л

Вода Остальное

Удаление ш,зама происходит полностью без механических воздействий. Кроме того, раствор ооеспечивает пассивное состояние поверхности.

Пример. В качестве образцов были взяты кольца из инвара 36НХ. Образцы подвергали термообработке в воздушной атмосфере при

840 +-10 С в течение 15 мин. Покрытые окалиной ооразцы обрабатывали по следующей технологической схеме: травление в 20%

HgSO с дооавкoi ингпбптора ЧМ при 55—

60 С, время травления 3 час. Затем проводили травление в растворе следующего состава: серная кислота 20%, азотная кислота 5%, соляная кислота 5% при 55 — 60 С в течение

8 — 10 мин. После травления и закалки в воду удаление травильного шлама проводится в

10 растворе следующего состава:

Щавелевая кислота 10 г, л

Перекись водорода

ЗОВ-ная) 70 мл/л

Актнвпрованны11 i.t о, lb 113мельчспный 3 г/л

Вода Остальное

Скорость удаления шлама в данном растворе зависит от продолжительности работы растворов и содержания перекиси водорода.

20 Поверхность после обраооткп светлая, чистая, без следов растрава и травнльного шлама.

Предмет изобретения

Раствор для удаления травильного шлама

25 с поверхности металлов, содержащий щавелевую кислоту и перекись водорода, о тл il ч а ющи и с я тем, что, с целью повышения качества обработки, в его состав введен измельченный актпвироганный уголь при следующем

ЗО соотношении компонентов:

424920

3 — 5 г/л

Остальное

Составитель В. Олейниненко

Корректоры: А. Николаева и Л. Корогод

Техред Е. Борисова

Редактор Л. Лашкова

Заказ 2670/8 Изд. № 785 Тираж 875 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Щавелевая кислота (Н Сз04 2НзО) Перекись водорода (H O — 30% -ная) 10 — 100 г/л

70 — 700 мл/л

Лктивированный уголь измельченный

Вода
