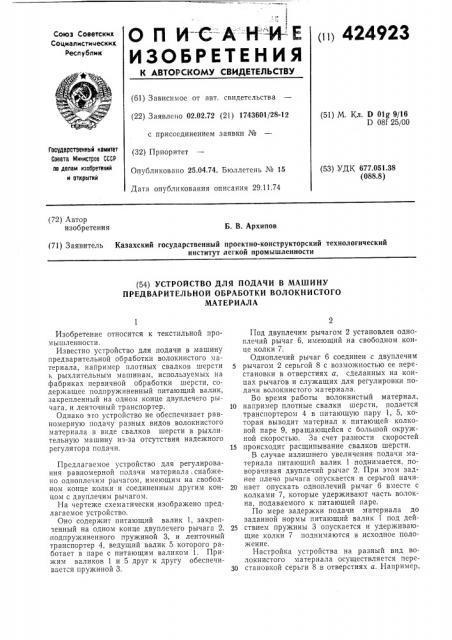

О П И С-А-Н--И-Е

ИЗОБРЕТЕНИЯ пп 424923

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 3 ависи м ое от авт. свидетельства (22) Заявлено 02.02.72 (21) 1743601/28-12 с присоединением заявки № (32) Приоритет

Опубликовано 25.04.74. Бюллетень № 15 (51) М. Кл. D 01K 9/16

D 08f 25/00

Государственный комитет

Совета Министров СССР оо делам изаоретений и открытий (53) УДК 677.051.38 (088.8) Дата опубликования описания 29.11.74 (72) Автор изобретения

Б. В. Архипов (71) Заявитель Казахский государственный проектно-конструкторский технологический институт легкой промышленности (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ В МАШИНУ

ПРЕДВАРИТЕЛЬНОЙ ОБРАБОТКИ ВОЛОКНИСТОГО

МАТЕРИАЛА

Изобретение относится к текстильной промышленности.

Известно устройство для подачи в машину предварительной обработки волокнистого материала, например плотных свалков шерсти к рыхлительным машинам, используемых на фабриках первичной обработки шерсти, содержащее подпружиненный питающий валик, закрепленный на одном конце двуплечего рычага, и ленточный транспортер.

Однако это устройство не обеспечивает равномерную подачу разных видов волокнистого материала в виде свалков шерсти в рыхлительную машину из-за отсутствия надежного регулятора подачи.

Предлагаемое устройство для регулирования равномерной подачи материала,снабжено одноплечим рычагом, имеющим на свободном конце колки и соединенным другим концом с двуплечим рычагом.

На чертеже схематически изображено предлагаемое устройство.

Оно содержит питающий валик 1, закрептенный на одном конце двуплечего рычага 2, подпружиненного пружиной 3, и ленточный транспортер 4, ведущий валик 5 которого работает в паре с питающим валиком 1, Прижим валиков 1 и 5 друг к другу обеспечивается пружиной 3.

Под двуплечим рычагом 2 установлен одноплечий рычаг 6, имеющий на свободном конце колки 7.

Одноплечий рычаг 6 соединен с двуплечим

5 рычагом 2 серьгой 8 с возможностью ее перестановки в отверстиях а, сделанных на концах рычагов и служащих для регулировки подачи волокнистого материала, Во время работы волокнистый материал, 10 например плотные свалки шерсти, подается транспортером 4 в питающую пару 1, 5, которая выводит материал к питающей колковой паре 9, вращающейся с большой окружной скоростью. За счет разности скоростей

15 происходит расщипывание свалков шерсти.

В случае излишнего увеличения подачи материала питающий валик 1 поднимается, поворачивая двуплечий рычаг 2. При этом заднее плечо рычага опускается и серьгой начи20 нает опускать одноплечий рычаг б вместе с колками 7, которые удерживают часть волокна, подаваемого к питающей паре.

По мере задержки подачи материала до заданной нормы питающий валик 1 под дей25 ствием пружины 3 опускается и удерживающие колки 7 поднимаются в исходное положение.

Настройка устройства на разньш вид волокнистого материала осуществляется пере30 становкой серьги 8 в отверстиях а. Например, 424923

Составитель Н. Тинде

Тсхред Е. Борисова Корректор H. Учакина

Редактор T. Загребельная

Зака: 2466,12 Изд. ¹ 781 Тираж 506 Подписное. дИИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4)5

Типография, пр. Сапунова, 2 менее свалянную шерсть можно подавать в единицу времени в большем размере. В этом случае серьгой 8 связывают те отверстия а, которые расположены ближе к питающей паре 1, 5.

Предмет изобретения

Устройство для подачи в машину предварительной обработки волокнистого материала, например свалков шерсти, содержащее подпружиненный питающий валик, закрепленный на одном конце двуплечего рычага, и ленточный транспортер, о т л и ч а ю щ е е с я тем, что, с целью регулирования равномерности подачи материала, оно снабжено одноплечим рычагом, имеющим на свободном конце колки и соединенным другим концом с двуплечим рычагом.
