Реферат



пп 425006

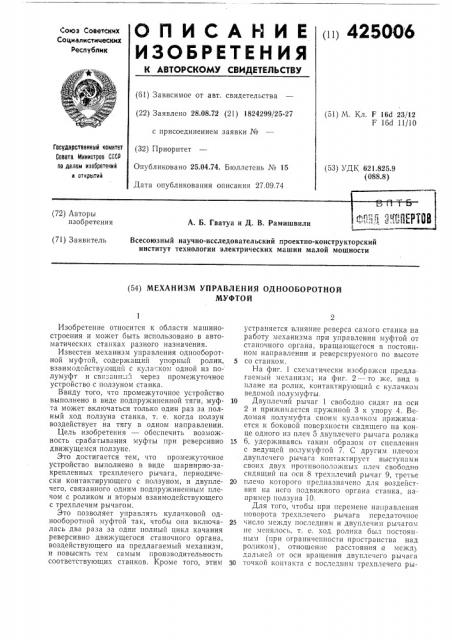

ОПИСАИИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистимеских

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 28.08.72 (21) 1824299/25-27 с присоединением заявки № (32) Приоритет

Опубликовано 25.04.74. Бюллетень ¹ 15

Дата опубликования описания 27.09.74 (51) М. Кл, F 16d 23/12

F 16c1 11/10

Государственный комитет

Саввта Министров СССР аа делам изобретений и открытий (53) УДК 621.825.9 (088.8) (72) Авторы изобретения

А. Б. Гватуа и Д. В. Рамишвили (71) Заявитель

Всесоюзный научно-исследовательский проектно-конструкторский институт технологии электрических машин малой мощности (54) МЕХАНИЗМ УПРАВЛЕНИЯ ОДНООБОРОТНОЙ

МУФТОЙ

Изобретение относится к области машиностроения и может быть использовано в автоматических станках разного назначения.

Известен механизм управления однооборотной муфтой, содержащий упорный ролик, взаимодействующий с кулачком одной из полумуфт и связанный через промежуточное устройство с ползуном станка.

Ввиду того, что промежуточное устройство выполнено в виде подпружиненной тяги, муфта может включаться только один раз за полный ход ползуна станка, т. е. когда ползун воздействует на тягу в одном направлении.

Цель изобретения — обеспечить возможность срабатывания муфты при реверсивно движущемся ползуне.

Это достигается тем, что промежуточное устройство выполнено в виде шарнирно-закрепленных трехплечего рычага, периодически контактирующего с ползуном, и двуплечего, связанного одним подпружиненным плечом с роликом и вторым взаимодействующего с трехплечим рычагом.

Это позволяет управлять кулачковой однооборотной муфтой так, чтобы она включалась два раза за один полный цикл качания реверсивно движущегося станочного органа, воздействующего на предлагаемый механизм, и повысить тем самым производительность соответствующих станков. Кроме того, этим устраняется влияние реверса сапогG станка на работу механизма при управлении муфтой от станочного органа, вращающегося в постоянном направлении и реверсируемого по высоте

5 со станком.

На фиг. 1 схематически изображен предла гаемый механизм; на фиг. 2 — то же, вид в плане на ролик, контактирующий с кулачком ведомой полумуфты.

10 Двуплечий рычаг 1 свободно сидит на оси

2 и прижимается пружиной 3 к упору 4. Ведомая полумуфта своим кулачком прижимается к боковой поверхности сидящего на конце одного из плеч 5 двуплечего рычага ролика

15 6, удерживаясь таким образом от сцепления с ведущей полумуфтой 7. С другим плечом двуплечего рычага контактирует выступа ми своих двух противоположных плеч свободно сидящий на оси 8 трехплечий рычаг 9, третье

20 плечо которого предназначено для воздействия на него подвижного органа станка, например ползуна 10.

Для того, чтобы при перемене направления поворота трехплечего рычага передаточное

25 число между последним и двуплечим рычагом не менялось. т. е. ход ролика был постоянным (при ограниченности пространства над роликом), отношение расстояния а между дальней от оси вращения двуплечего рычага

30 точкой контакта с последним трехплечего ры425006

15!

Составитель И. Антипова

4 иг. 2

Типография, пр. Сапунова, 2 чага и осью вращения трехплечего рычага 9 к расстоянию b между названной точкой и осью вращения двуплечего рычага 1 должно равняться отношению расстояния d между ближней от оси вращения двуплечего рычага

1 точкой контакта с последним трехплечего рычага 9 и осью вращения трехплечего рычага 9 к расстоянию с между этой точкой и осью вращения двуплечего рычага 1, т. е. должно выполняться условие а d

b c

Наиболее целесообразно, чтобы это соотно1 шение было — .

При повороте трехплечего рычага 9 вокруг оси 8 от воздействия на него подвижного органа станка, например, ползуна 10 двуплечий рычаг 1, преодолевая усилие пружины 3, отклоняется всегда в одну и ту же сторону (на фиг. 1 против часовой стрелки), независимо от направления поворота трехплечего рычага

9, следовательно, независимо от направления движения ползуна 10, выводя ролик 6 из контакта с кулачком ведомой полумуфты. Под действием пружины ведомая полумуфта, сместившись в осевом направлении, входит в зацепление с вращающейся ведущей полумуфтой 7. Пружина 4 после освобождениятрехплечего рычага 9 от ползуна 10 возвращает двуплечий рычаг 1 в исходное положение. Ведомая полумуфта, наехав своим кулачком на ролик 6 и, сжав пружину ведомой полумуфты, 5 включается после одного оборота.

Таким образом, с помощью предлагаемого механизма достигается возможность управления кулачковой однооборотной муфтой от реверсивно движущегося станочного органа так, 1о чтобы за один полный цикл качания последнего муфта включалась два раза. Путем этого можно повысить производительность соответствующих автоматических станков.

Предмет изобретения

Механизм управления однооборотной муфтой, содержащий упорный ролик, взаимодей2О ствующий с кулачком одной из полумуфт и связанный через промежуточное устройство с ползуном станка, отл и ча ющийся тем, что, с целью обеспечения возможности срабатывания муфты при реверсивно движущемся ползуне, промежуточное устройство выполнено в виде шарнирно-закрепленных трехплечего рычага, периодически контактирующего с ползуном, и двуплечего, связанного одним подпружиненным плечом с роликом, а вторым

3П взаимодействующего с трехплечим рычагом.
