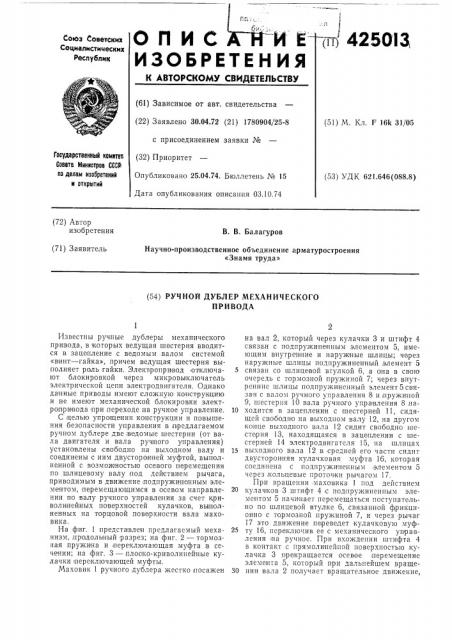

Реферат



1 !

1 4250!3, on ис -и-и E

ИЗОБРЕТЕНИЯ

СОюа Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 30.04.72 (21) 1780904/25-8 с присоединением заявки № (32) Приоритет

Опубликовано 25.04.74. Бюллетень № 15

Дата опубликования описания 03.10.74

М. Кл. Г 16k 31/05

Государственный камнтет.

Совета Мнннстроа СССР по делам нзобретеннй

ы открытий

УДК 621 646(088 8) (72) Автор изобретения

В. В. Балагуров (71) Заявитель

Научно-производственное объединение арматуростроения

«Знамя труда» (54) РУЧНОЙ ДУБЛЕР МЕХАНИЧЕСКОГО

ПРИВОДА

Известны ручные дублеры механического привода, в которых ведущая шестерня вводится в зацепление с ведомым валом системой

«винт — гайка», причем ведущая шестерня выполняет роль гайки. Элект ропри вод отключают блокировкой через микровыключатель электрической цепи электродвигателя. Однако данные приводы имеют сложную конструкцию и не имеют механической блокировки электро при вода при.переходе на ручное управление.

С целью упрощения ко|нструкции и повышения безопасности управления в предлагаемом ручном дублере две;ведомые шестерни (QT вала двигателя и вала руч ного управления) установлены, свободно на выходном валу и соединены с ним двусторонней муфтой, выполненной с возмож ностью осевого перемещения по шлицевому валу под действием рычага, приводимым в движение подпружиненным элементом, перемещающимся в осевом направлении по валу ручного управления за счет криволи нейных поверхностей кулачков, BbIIBQJIпенных на торцовой поверхности вала маховика.

На фиг. 1 предста:вле н предлагаемый механизм,,про долыный разрез; на фиг. 2 — тормозная пружина и переключающая муфта в сечении; на фиг. 3 — плоско-криволинейные кулачки переключающей муфты.

Маховик 1 ручного дублера жестко посажен на вал 2, который через кулачки 3 и штифт 4 связан с подпружиненным элементом 5, имеющим внутрен|ние и наружные шлицы; через наружные шлицы подпружиненный элемент 5

5 связан со шлицевой втулкой 6, а о|на в свою очередь с тормозной пружиной 7; через внутренние шлицы подпружиненный элемент 5связан с валом ручного у.правления 8 и пружиной

9, шестерня 10 вала ручного управления 8 на10 ходится в зацеплении с шестерней 11, сидящей свободно на выходном валу 12, на другом конце выходного вала 12 сидит свободно шесте рня 13, находящаяся в зацеплении с шестерней 14 электродвигателя 15, на шлицах

15 выходного вала 12 в средней его части сидит двусторонняя кулачковая муфта 16, которая соединена с подпружиненным, элементом 5 через, кольцевые проточки рычагом 17.

При вращении маховика 1 под действием

20 кулачков 3 штифт 4 с подпружиненным элемс нтом 5 начинает перемещаться поступательно по шлицевой втулке 6, связанной ф рикционно с тормозной пружиной 7, и через рычаг

17 это движение переведет кулачковую муф25 ту 16, переключив ее с механического управления па ручное. При вхождении штифта 4 в контакт с прямолинейной поверхностью кулачка 3 прекращается осевое перемещение элемента 5, который при дальнейшем враще30 нии вала 2 получает вращательное движение, 425013

Составитель И. Бикбулатов

Редактор О. Кунина

Техред А. Камышникова

Корректор О. Усова

Фиг я

3 вращая через,шестершо 10 колесо 11 и кулачковую муфту 1б ведомый вал 12. При снятии усилия с маховика 1 под действием п ружины

9 все элементы вернутся в исходное положение. В этом случае вступает в де|тст вие механический привод но кинематической связи: шестерни 14, 13, кулачковая муфта 16 и вал 12.

Предмет изобретения

Ручной дублер механического привода, содержащий маховик, подпружи ненный элемент, имеющий возможность осевого перемещения г?о .наружным шлицам, выходной вал с двумя ведомыми шестернями, о тл и ч а ю шийся тем, что, с целью повышения безопасности работы и упрощения конструкции, две ведомые

5 шестерни установлены свободно на выходном валу и соедине|ны.с,ним двусторонней.муфтой, вы полненной с возможностью перемещения по шлицам выходного вала под действием рычага, п риводимым в движение подпружиненным

10 элементом, перемещающимся в осевом направлении по валу ручного управления за.счет криволинейных 1по вер хи остей .кул а ч ко в, выполненных на торцо вой поверхности вала маховика.
