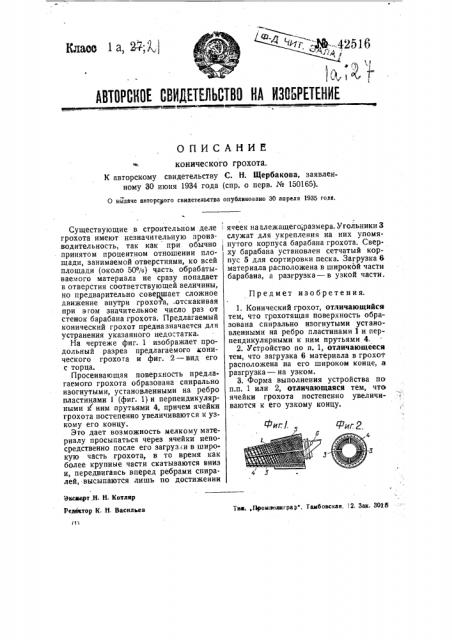

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

Клаоо 1а, 27; „

ОПИСАНИЕ

СЮ конического грохота.

К авторскому свидетельству С. H. Щербакова, заявленному 30 июня 1934 года (спр. о перв. № 150165).

0 вйдаче авторского свндетельетва опубликовано 30 апреля 1935 года.

Предмет изобретения

Ч иг j.

Фиг.2.

Эксаерт Н. Н. Котляр

Редактор К. H. Васильев

Существующие в строительном деле грохота имеют незначительную производительность, так как при обычно принятом процентном отношении площади, занимаемой отверстиями, ко всей площади (около 50о/о) часть обрабатываемого материала не сразу попадает в отверстия соответствующей величины, но предварительно совершает сложное движение внутри грохота, отскакивая при э гом значительное число раз от стенок барабана грохота. Предлагаемый конический грохот предна значается дл я устранения указанного недостатка.

На чертеже фиг. 1 изображает продольный разрез предлагаемого конического грохота и фиг. 2 — вид его с торца.

Просеивающая поверхность предлагаемого грохота образована спирально изогнутыми, установленными на ребро пластинами 1 (фиг. 1) и перпендикулярными к ним прутьями 4, причем ячейки грохота постепенно увеличиваются к узкому его концу.

Это дает возможность мелкому материалу просыпаться через ячейки непосредственно после его загруз.<и в широкую часть грохота, в то время как более крупные части скатываются вниз и, передвигаясь вперед ребрами спиралей, высыпаются лишь по достижении

\ ячеек надлежащего, размера. Угольники 3 служат для укрепления на них упомя нутого корпуса барабана грохота. Сверху барабана установлен сетчатый корпус 5 для сортировки песка. Загрузка 6 материала расположена в широкой части барабана, а разгрузка †-в узкой части.

1. Конический грохот, отличающийся тем, что грохотящая поверхность образована спирально изогнутыми установленными на ребро пластинами 1 и перпендикулярными к ним прутьями 4.

2. Устройство по п. 1, отличающееся тем, что загрузка 6 материала в грохот расположена на его широком конце, а разгрузка — на узком.

3. Форма выполнения устройства по п.п. 1 или 2, Отличающаяся тем, что ячейки грохота постепенно увеличиваются к его узкому концу.
