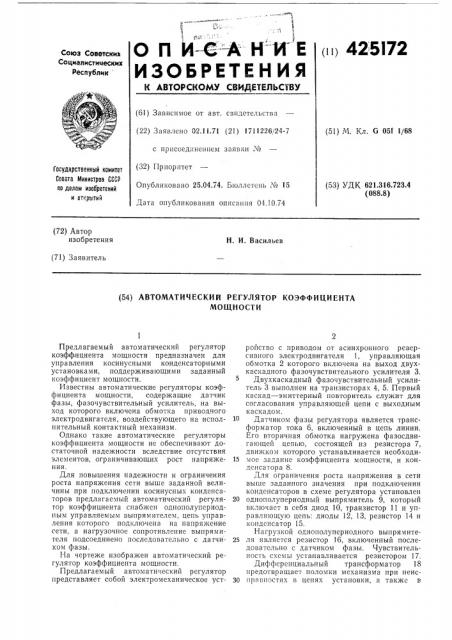

О П И--C-А НИ Е

ИЗОБРЕТЕНИЯ пп 425I72

Союз Советских

Со циалистимеских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 02.11.71 (21) 1711226124-7 (51) М, Кл. б 05f 1/68 с присоединением заявки М (32) Приоритет

Опубликовано 25.04.74. Бюллетень ¹" 15

Дата опубликования описания 04,10,74

Государственный комитет

Сонета Министраа СССР по делам изаоретений и открытий (53) УДК 621.316.723.4 (088.8) (72) Автор изобретения

Н. И. Васильев (71) Заявитель (54) АВТОМАТИЧЕСКИЙ РЕГУЛЯТОР КОЭФФИЦИЕНТА

МОЩНОСТИ

Предлагаемый автоматический регулятор коэффициента мощности предназначен для управления косинусными конденсаторными установками, поддерживающими заданный коэффициент мощности.

Известны автоматические регуляторы коэффициента мощности, содержащие датчик фазы, фазочувствительный усилитель, на выход которого включена обмотка приводного электродвигателя, воздействующего на исполнительный контактный механизм.

Однако такие автоматические регуляторы коэффициента мощности не обеспечивают достаточной надежности вследствие отсутствия элементов, ограничивающих рост напряжения.

Для повышения надежности и ограничения роста напряжения сети выше заданной величины при подключении косинусных конденсаторов предлагаемый автоматический регулятор коэффициента снабжен однополупериодным управляемым выпрямителем, цепь управления которого подключена на напряжение сети, а нагрузочное сопротивление выпрямителя подсоединено последовательно с да гчиком фазы.

На чертеже изображен автоматический регулятор коэффициента мощности.

Предлагаемый автоматический регулятор представляет собой электромеханическое устройство с приводом от асинхронного реверсивного электродвигателя 1, управляющая обмотка 2 которого включена на выход двухкаскадного фазочувствительного усилителя 3.

Двухкаскадный фазочувствительный усилитель 3 выполнен на транзисторах 4, 5. Первый каскад — эмиттерный повторитель служит для согласования управляющей цепи с выходным каскадом.

Датчиком фазы регулятора является трансформатор тока 6, включенный в цепь линии.

Его вторичная обмотка нагружена фазосдвигающей цепью, состоящей из резистора 7, движком которого устанавливается необходи15 мое задание коэффициента мощности, и кондснсатора 8.

Для ограничения роста напряжения в сети выше заданного значения при подключении конденсаторов в схеме регулятора установлен

20 однополупериодный выпрямитель 9, который включает в себя диод 10, транзистор 11 и управляющую цепь: диоды 12, 13, резистор 14 и конденсатор 15.

Нагрузкой однополупериодного выпрямите25 ля является резистор 16, включенный последовательно с датчиком фазы. Чувствительность схемы устанавливается резистором 17.

Дифференциальный трансформатор 18 предотвращает поломки механизма при неис30 правпостях в цепях установки, а также в

425172

Предмет изобретения

Составитель А. Кудрявпев

Редактор Т. Загребельная Техред Л. Богданова Корректоры: Е. Давыдкина и О. Даиишева

Заказ 2686j16 Изд. М 767 Тираж 760 Подписное

11ИИИПИ Государственного комитета Совета Министров СССР

tIo делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4)5

Типография, пр. Сапунова, 2 случаях, когда подключаемые к сети конденсаторы не в состоянии скомпенсировать заданную величину коэффициента мощности.

Устройство содержит также питающий трансформатор 19.

Когда коэффициент мощности сети равен заданному значению, электродвигатель 1 не вращается. Это соответствует определенному фазовому сдвигу токов в его обмотках. Если вектор тока в линии отклонится or заданного положения, это вызовет появление вращательного момента двигателя. При этом ротор начнет вращаться в ту сторону, которая соответствует знаку рассогласования. Но если вектор тока отклонится в другую сторону, то двигатель начнет вращать механизм в другом направлении и подключать (отключать) своими контактами конденсаторы до тех пор, пока коэффициент мощности не будет соответствовать заданному значению.

Необходимая уставка по напряжению, при котором вступает в работу данный узел схемы, выбирается движком резистора 14. При напряжении сети ниже напряжения уставки транзистор 11 и диод 13 закрыты, и эта часть схемы пс влияет на работу регулятора, Но при превышении напряжения сети выше выбранной уставки диод 13 и транзистор 11 открываются, и по резистору 1б проходит импульсный ток выпрямителя, величина которого зависит от превышения напряжения сети по отношению выбранной уставки, Лвтоматический регулятор коэффициента мощности, содержащий датчик фазы, фазочувствительный усилитель, на выход которого гключена обмотка приводного электродвига15 теля, воздействующего на исполнительный контактный механизм, отличающийся тем, что, с целью повышения надежности и ограничения роста напряжения сети выше заданной величины при подключении косинус20 ных конденсаторов, он снабжен однополупериодным управляемым выпрямителем, цепь управления которого подключена на напряжение сети, а нагрузочное сопротивление выпрямителя подсоединено последовательно с дат25 чиком фазы.
