Реферат

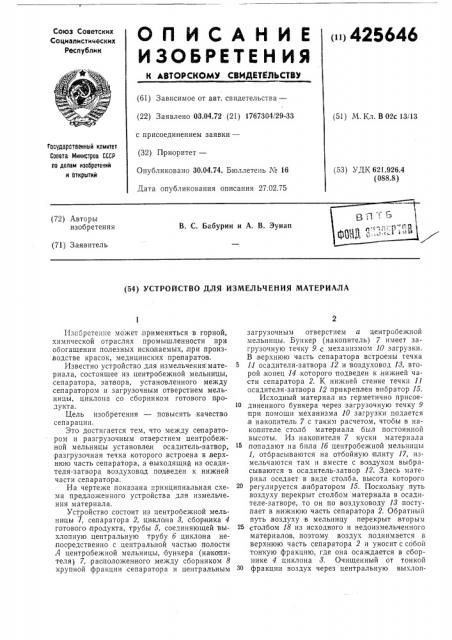

ОП ИСА НИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<>425646 (61) Зависимое от авт. свидетельства— (22) Заявлено 03.04.72 (21) 1767304/29-33 с присоединением заявки— (32) Приоритет—

Опубликовано 30.04.74. Бюллетень ¹ 16

Дата опубликования описания 27.02.75 (51) М. Кл. В 02с13/13

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.926.4 (088.8) ЦЛ! -з (72) Авторы изобретения

В. С. Бабурин и А. В. Эунап (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕЛЬЧЕНИЯ МАТЕРИАЛА

Изсбретенне может .применяться в горной, химической отраслях промышленности при обогащении полезных ископаемых,,при производстве красок, медицинских препаратов.

Известно устройство для измельчения материала, состоящее из центробежной мельницы, сепаратора, затвора, установленного между сепаратором и загрузочньем отверстием мельницы, циклона со сборником готового продукта.

Цель изобретения — повысить качество сепарации.

Это достигается тем, что между сепаратором и разгрузочным отверстием центробежной мельницы установлен осадитель-затвор, разгрузочная течка .которого:встроена в,верхнюю часть сепаратора, а выходящий из осадителя-затвора воздуховод под веден к нижней части сепаратора.

На чертеже, показана принципиальная схе»а предложенного устройства для измельчения материала.

Устройство состоит из центробежной мельницы 1, сепаратора 2, циклона 3, сборника 4 готового продукта, трубы 5, соединяющей выхлопную центральную трубу б циклона непосредственно с центральной частью полости

А центробежной мельницы, бункера (накопителя) 7,,расположенного между сборником 8 крупной фракции сепаратора и центральным загрузочным отверстием а центробежной мельницы. Бункер (накопитель) 7 имеет загрузочную течку 9 с механизмом 10 загрузки.

В,верхнюю часть сепаратора встроены течка

11 осадителя-затвора .12 и воздуховод 13, второй,конец 14,которого подведен к,нижней части сепаратора 2. К нижней стенке течкп II осадителя-затвора 12 прикреплен вибратор 15.

Исходный материал из герметично присое1О диненного бункера через загрузочную течку 9 при помощи механизма 10 загрузки подается .в накопитель 7 с таким расчетом, чтобы в накопителе столб материала был постоянной высоты. Из накопителя 7 куски материала попадают на била 1б центробежной мельницы

1, отбрасываются на отбойную плиту 17, измельчаются там и вместе с воздухом выбрасываются в осадитель-затвор 12. Здесь материал оседает в виде столба, высота которого регулируется вибратором 15. Поскольку путь воздуху перекрыт столбом материала в осадителе-затворе, то он по воздуховоду 13 поступает в нижнюю часть сепаратора 2. Обратный путь, воздуху в мельницу перекрыт;вторым столбом 18 из исходного и недоизмельченного материалов, поэтому воздух поднимается в верхнюю часть сепаратора 2 и уносит с собой тонкую фракцию, где она осаждается в сборнике 4 циклона 3. Очищенный от тонкой зо фракции воздух через центральную выхлоп4,25646

Предмет изобретения

Составитель Л. Чепкунова

Текред А. Камышникова Корректор И. Симкина

Редактор А. Купрякова

Заказ 766/79 Изд. М 1595 Тираж 624 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент» пую трубу б циклона 8 и воздуховод 5 засасьгвается обратно в мельницу 1.

Недоизмельченный материал из сепаратора 2 ссыпается в накопитель 7, откуда вместе с исходным материалом поступает в мельниqy 1.

Устройство .для измельчения материала, включающее центробежную мельницу, сепаратор, затвор, установленный между сборником крупной фракции сепаратора и загрузоч,ным огверстием мельницы, циклон со сборни ком готового продукта, отличающееся тем, что, с целью повьппен ия качества сепарации, менвду сепаратором и разпрузочным огверстием центробежной мельницы установлен осадитель-затвор, разгрузочная течка которого встроена в верхнюю часть сепаратора, а выходящий из осадителя-затвора воз духовод подведен к нижней части сепаратора.
