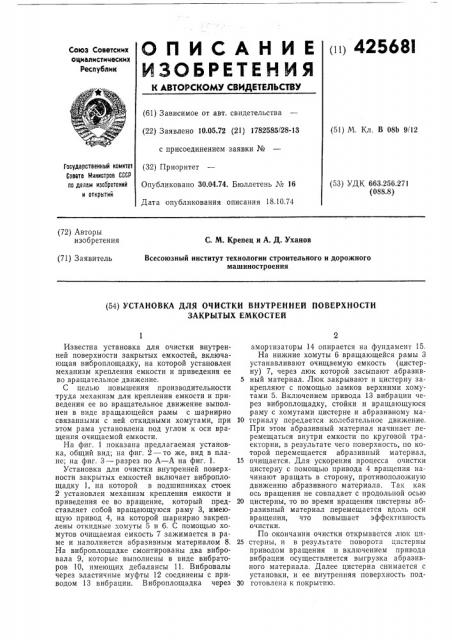

ОПИСАНИЕ ((() 425681

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских оциалистимеских

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 10.05.72 (21) 1782585/28-13 с присоединением заявки № (32) Приоритет

Опубликовано 30.04.74. Бюллетень ¹ 16

Дата опубликования описания 18.10.74 (51) М. Кл. В 08Ь 9/12

Государственны)й комитет

Соовтв Министров СССР па делам изобретений и открытий (53) УДК 663.256.271 (088.8) (72) Авторы изобретения

С. М. Крепец и А. Д. Уханов

Всесоюзный институт технологии строительного и дорожного машиностроения (71) Заявитель (54) УСТАНОВКА ДЛЯ ОЧИСТКИ ВНУТРЕННЕЙ ПОВЕРХНОСТИ

ЗАКРЫТЫХ ЕМКОСТЕЙ

Известна установка для очистки внутренней поверхности закрытых емкостей, включающая виброплощадку, на которой установлен механизм крепления емкости и приведения ее во вращательное движение.

С целью повышения производительности труда механизм для крепления емкости и приведения ее во вращательное движение выполнен в виде вращающейся рамы с шарнирно связанными с ней откидными хомутами, при этом рама установлена под углом к оси вращения очищаемой емкости.

На фиг. 1 показана предлагаемая установка, общий вид; на фиг. 2 — то же, вид в плане; на фиг. 3 — разрез по A — А на фиг. 1.

Установка для очистки внуоренней поверхности закрытых емкостей включает виброплощадку 1, на которой в подшипниках стоек

2 установлен механизм крепления емкости и приведения ее во вращение, который представляет собой вращающуюся раму 3, имеющую привод 4, на которой шарнирно закреплены откидные хомуты 5 и 6. С помощью хомутов очищаемая емкость 7 зажимается в раме и наполняется абразивным материалом 8.

На виброплощадке смонтированы два вибровала 9, которые выполнены в виде вибраторов 10, имеющих дебалансы 11. Вибровалы через эластичные муфты 12 соединены с приводом 13 вибрации. Виброплощадка через амортизаторы 14 опирается на фундамент 15.

На нижние хомуты 6 вращающейся рамы 3 устанавливают очищаемую емкость (цистерну) 7, через люк которой засыпают абразив5 ный материал. Люк закрывают и цистерну закрепляют с помощью замков верхними хомутами 5. Включением привода 13 вибрации через виброплощадку, стойки и вращающуюся раму с хомутами цистерне и абразивному ма10 териалу передается, колебательное движение.

При этом абразивный материал начинает перемещаться внутри емкости по круговой траектории, в результате чего поверхность, по которой перемещается абразивный материал, 15 очищается. Для ускорения процесса очистки цистерну с помощью привода 4 вращения начинают вращать в сторону, противоположную движению абразивного материала. Так как ось вращения не совпадает с продольной осью

20 цистерны, то во время вращения цистерны абразивный материал перемещается вдоль оси вращения, что повышает эффективность очистки.

По окончании очистки открывается люк ци25 стерны, и в результате поворота цистерны приводом вращения и включением привода вибрации осуществляется выгрузка абразивного материала, Далее цистерна снимается с установки, и ее внутренняя поверхность под30 готовлена к покрытию.

425681

Ф г. 1

Р

Фиг. 2

Предмет изобретения

Установка для очистки внутренней поверхности закрытых емкостей, включающая виброплощадку, на которой установлен механизм крепления емкости и приведения ее во вращательное движение, отличающаяся тем, что, с целью повышения производительности, механизм для крепления емкости и приведения ее во вращательное движение выполнен в виде вращающейся рамы с шарнирно связанными с ней откидными хомутами, при этом рама установлена под углом к оси вращения очищаемой емкости.
