Реферат



О l1 и C""A -- -Н -" И- е

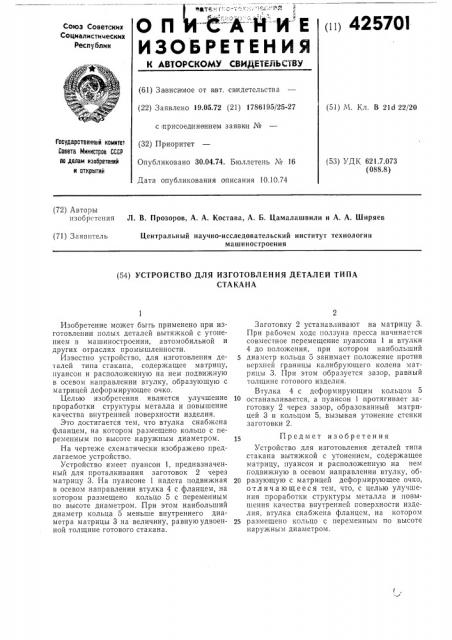

ИЗОБРЕТЕНИЯ п1 425701

Союз Советских

Социалистических

Реслублин

К АВТОРСКОМУ СВИДЕТЕйЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 19.05.72 (21) 1786195/25-27 с присоединением заявки № (32) Приоритет

Опубликовано 30.04.74. Бюллетень ¹ 16

Дата опубликования описания 10.10.74 (51) М. Кл. В 21d 22/20

Гасударственный комитет

Совета Министров СССР по делам нзооретений и открытий (53) УДК 621.7.073 (088.8) (72) Авторы изобретения

Л. В. Прозоров, А. А. Костава, А. Б. Цамалашвили и A. А. Ширяев (71) Заявитель

Центральный научно-исследовательский институт технологии машиностроения (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ДЕТАЛЕЙ ТИПА

СТАКАНА

Изобретение может быть применено при изготовлении полых деталей вытяжкой с утонением в машиностроении, автомобильной и других отраслях промышленности.

Известно устройство, для изготовления деталей типа стакана, содержащее матрицу, пуансон и расположенную на нем подвижную в осевом направлении втулку, образующую с матрицей деформирующее очко.

Целью изобретения является улучшение проработки структуры металла и повышение качества внутренней поверхности изделия.

Это достигается тем, что втулка снабжена фланцем, на котором размещено кольцо с переменным по высоте наружным диаметром.

На чертеже схематически изображено предлагаемое устройство.

Устройство имеет пуансон 1, предназначенный для проталкивания заготовок 2 через матрицу 3. На пуансоне 1 надета подвижная в осевом направлении втулка 4 с фланцем, на котором размещено кольцо 5 с переменным по высоте диаметром. При этом наибольший диаметр кольца 5 меньше внутреннего диаметра матрицы 3 на величину, равнуюудвоенной толщине готового стакана.

Заготовку 2 устанавливают на матрицу 3.

При рабочем ходе ползуна пресса начинается совместное перемещение пуансона 1 и втулки

4 до положения, при котором наибольший

5 диаметр кольца 5 занимает положение против верхней границы калибрующего колена матрицы 3. При этом образуется зазор, равный толщине готового изделия.

Втулка 4 с деформирующим кольцом 5 останавливается, а пуансон 1 протягивает заготовку 2 через зазор, образованный матрицей 3 и кольцом 5, вызывая утонение стенки заготовки 2.

15 Предмет изобретения

Устройство для изготовления деталей типа стакана вытяжкой с утонением, содержащее матрицу, пуансон и расположенную на нем подвижную в осевом направлении втулку, об20 разующую с матрицей деформирующее очко, отличающееся тем, что, с целью улучшения проработки структуры металла и повышения качества внутренней поверхности изделия, втулка снабжена фланцем, на котором

25 размещено кольцо с переменным по высоте наружным диаметром.

425701

Составитель Г. Смирнов

Текред Е. Борисова Корректор Т. Добровольская

Редактор О. Юркова

Заказ 2721/7 Изд. № 1555 Тираж 837 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. С шунова, 2
