Реферат



п<1 425707

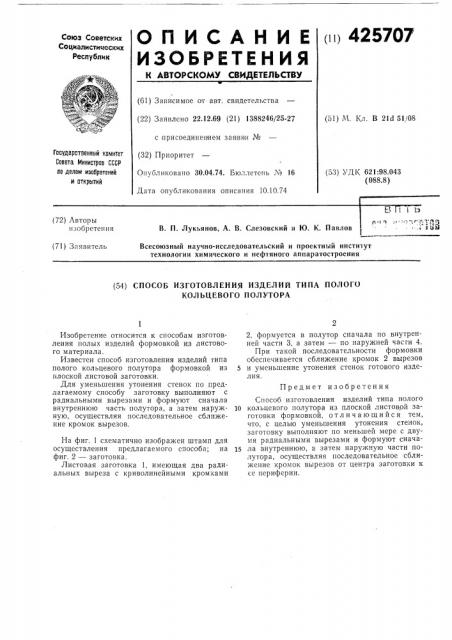

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социапистичсских

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 22.12.69 (21) 1388246/25-27 (61) М. Кл. В 21d 51/08 с .присоединением заявк<и №

Гасударственный комитет

Совета Министров СССР во делам изоаретений и открытий (32) Приоритет

Опубликовано 30.04.74. Бюллетень № 16

Дата опубликования описания 10.10.74 (53) УДK 621:98.043 (088.8) Ц<1Ь (72) Авторы

«çîáðåòåíèÿ

В. П. Лукьянов, А. В. Слезовский и Ю. К. Павлов (71) Заявитель

Всесоюзный научно-исследовательский и проектный институт технологии химического и нефтяного аппаратостроения (54) СПОСОБ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ ТИПА ПОЛОГО

КОЛЬЦЕВОГО ПОЛУТОРА

Предмет изобретения

Изобретение относится к способам изготовления полых изделий формовкой из листового материала.

Известен способ изготовления изделий типа полого кольцевого полутора формовкой из плоской листовой заготовки.

Для уменьшения утонения стенок по предлагаемому способу заготовку выполняют с радиальными вырезами и формуют сначала внутреннюю часть полутора, а затем наружную, осуществляя последовательное сближение кромок вырезов.

На фиг. 1 схематично изображен штамп для осуществления предлагаемого способа; на фиг. 2 — заготовка.

Листовая заготовка 1, имеющая два радиальных выреза с криволинейными кромками

2, формуется в полутор сначала по внутренней части 3, а затем — по наружней части 4.

При такой последовательности формовки обеспечивается сближение кромок 2 вырезов

5 и уменьшение утонения стенок готового изделия.

Способ изготовления изделий типа полого

10 кольцевого полутора из плоской листовой заготовки формовкой, отличающийся тем, что, с целью уменьшения утонения стенок, заготовку выполняют по меньшей мере с двумя радиальными вырезами и формуют снача15 ла внутреннюю, а затем наружную части полутора, осуществляя последовательное сближение кромок вырезов от центра заготовки к се периферии.
