Реферат



««иотека уцд

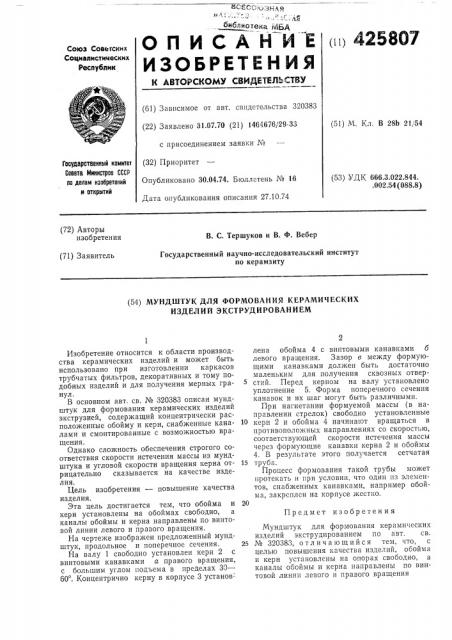

ОПИСАНИЕ

ИЗОЬГЯтЯНИЯ (») 425867

Союз Советских

Социалистимеских

Республик (61) Зависимое от авт. свидетельства 320383 (22) Заявлено 31.07.70 (21) 1464676/2S-33 с присоединением заявки № (32) Приоритет

Опубликовано 30.04.74. Бюллетень № 16

Дата опубликования описания 27.10,74 (51) М. Кл, В 28Ь 21, 54

Гасударственный комитет

Совета Министров СССР са делам изобретений и открытий (53) УДК 666.3.022.844. .002.54 (088.8) (72) Авторы изобретения

В. С. Тершуков и В. Ф. Вебер

Государственный научно-исследовательский институт по керамзиту (71) Заявитель (54) МУНДШТУК ДЛЯ ФОРМОВАНИЯ КЕРАМИЧЕСКИХ

ИЗДЕЛ И Й ЭКСТРУДИ РОВАН И ЕМ

Предмет изобретения

Изобретение относится к области производства керамических изделий и может быть использовано при изготовлении каркасов трубчатых фильтров, декоративных и тому подобных изделий и для получения мерных гранул.

В основном авт. св. № 320383 описан мундштук для формования керамических изделий экструзией, содержащий концентрически расположенные обойму и керн, снабженные каналами и смонтированные с возможностью вращения.

Однако сложность обеспечения строгого соответствия скорости истечения массы из мундштука и угловой скорости вращения керна отрицательно сказывается на качестве изделия.

Цель изобретения — повышение качества изделия.

Эта цель достигается тем, что обойма и керн установлены на обоймах свободно, а каналы обоймы и керна направлены по винтовой линии левого и правого вращения.

На чертеже изображен предложенный мундштук, продольное и поперечное сечения.

На валу 1 свободно установлен керн 2 с винтовыми канавками а правого вращения, с большим углом подъема в пределах 30—

60 . Концентрично керну в корпусе 3 установ- лена обойма 4 с винтовыми канавками б левого вращения. Зазор в между формующими канавками должен быть достаточно маленьким для получения сквозных отвер5 стий. Перед керном на валу установлено уплотнение 5. Форма поперечного сечения канавок и их шаг могут быть различными.

При нагнетании формуемой массы (в направлении стрелок) свободно установленные

10 керн 2 и обойма 4 начинают вращаться в противоположных направлениях со скоростью, соответствующей скорости истечения массы через формующие канавки керна 2 и обоймы

4. В результате этого получается сетчатая

15 труба.

Процесс формования такой трубы может протекать и при условии, что один пз элементов, снабженных канавками, например обойма, закреплен на корпусе жестко.

Мундштук для формования керамических изделий экструдированием по авт. св.

25 № 320383, отличающийся тем, что, с целью повышения качества изделий, обойма и керн установлены на опорах свободно, а каналы обоймы и керна направлены по винтовой линии левого и правого вращения

425807

А-д

) Составитель А, Калмыков

Техред Л. Камышникова

Корректоры: В. Петрова и Е. Давыдкина

Редактор А. Купрякова

Заказ 2723/9 Изд. № 1539 Тираж 537 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

1 (1
