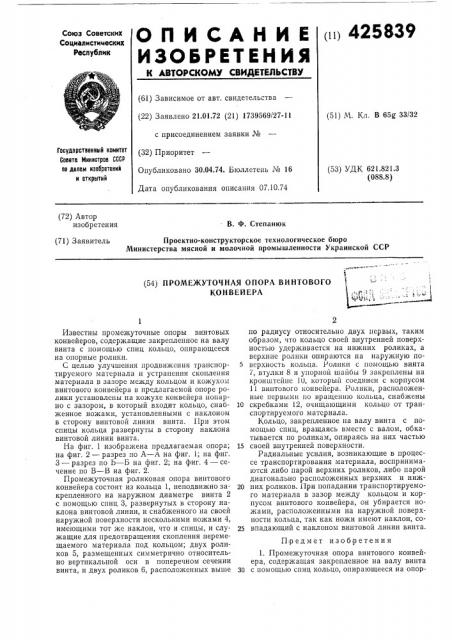

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii) 425839

Союз Советских

Социалистимеских

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 21.01.72 (21) 1739569/27-11 с присоединением заявки № (32) Приоритет

Опубликовано 30.04.74. Бюллетень № 16

Дата опубликования описания 07.10.74 (51) М Кч В 65g 33/32

Гасударственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 621.821.3 (088.8) (72) Автор изобретения

В. Ф. Степанюк

Проектно-конструкторское технологическое бюро

Министерства мясной и молочной промышленности Украинской ССР (71) Заявитель (54) ПРОМЕЖУТОЧНАЯ ОПОРА ВИНТОВОГО

КОНВЕЙЕРА i

\ ф ) L „ 1

1 =") Известны промежуточные опоры винтовых конвейеров, содержащие закрепленное на валу винта с помощью спиц кольцо, опирающееся на опорные ролики.

С целью улучшения продвижения транспортируемого материала и устранения скопления материала в зазоре между кольцом и кожухом винтового конвейера в предлагаемой опоре ролики установлены на кожухе конвейера попарно с зазором, в который входит кольцо, снабженное ножами, установленными с наклоном в сторону винтовой линии винта. 11ри этом спицы кольца развернуты в сторону наклона винтовой линии винта.

На фиг. 1 изображена предлагаемая опора; на фиг. 2 — разрез по А — A на фиг. 1; на фиг.

3 — разрез по Ь вЂ” Б на фиг. 2; на фиг. 4 — сечение по  — В на фиг. 2.

Промежуточная роликовая опора винтового конвейера состоит из кольца 1, неподвижно закрепленного на наружном диаметре винта 2 с помощью спиц 3, развернутых в сторону наклона винтовой линии, и снабженного на своей наружной поверхности несколькими ножами 4, имеющими тот же наклон, что и спицы, и служащие для предотвращения скопления перемещаемого материала под кольцом; двух роликов 5, размещенных симметрично относительно вертикальной оси в поперечном сечении винта, и двух роликов 6, расположенных выше по радиусу относительно двух первых, таким образом, что кольцо своей внутренней поверхностью удерживается на нижних роликах, а верхние ролики опираются на наружную по5 верхность кольца. Ролики с помощью винта

7, втулки 8 и упорной шайбы 9 закреплены на кронштейне 10, который соединен с корпусом

11 винтового конвейера. Ролики, расположенные первыми по вращению кольца, снабжены

10 скребками 12, очищающими кольцо от транспортируемого материала.

Кольцо, закрепленное на валу винта с помощью спиц, вращаясь вместе с валом, обкатывается по роликам, опираясь на них частью

15 своей внутренней поверхности.

Радиальные усилия, возникающие в процессе транспортирования материала, воспринимаются либо парой верхних роликов, либо парой диагонально расположенных верхних и ниж20 них роликов. При попадании транспортируемого материала в зазор между кольцом и корпусом винтового конвейера, он убирается ножами, расположенными на наружной поверхности кольца, так как ножи имеют наклон, со25 впадающий с наклоном винтовой линии винта.

Предмет изобретения

1. Промежуточная опора винтового конвейера, содержащая закрепленное на валу винта

30 с помощью спиц кольцо, опирающееся на опор425839 ные ролики, отличающаяся тем, что, с целью улучшения продвижения транспортируемого материала, ролики установлены на кожухе конвейера попарно с зазором, в который входит кольцо, причем спицы последнего развернуты в сторону наклона винтовой линии винта.

2. Опора по п. 1, отличающаяся тем, что, с целью устранения скопления материала в зазоре между кольцом и кожухом винтового конвейера, кольцо снабжено ножами, установленными с наклоном в сторону винтовой линии винта.

425839

Е-E пп&рнуто

8-8 лИгриутп

Щхл ф д

4м2. 3
