Стекловптб^^^^^ ^'^^i^^^^fii-.'^^'.г.-д kt i^.i^^.^,f jijl
Патент 425857
Классы МПК
Стекловптб^^^^^ ^'^^i^^^^fii-.'^^'.г.-д kt i^.i^^.^,f jijl
Иллюстрации
Реферат
(i>) 425857

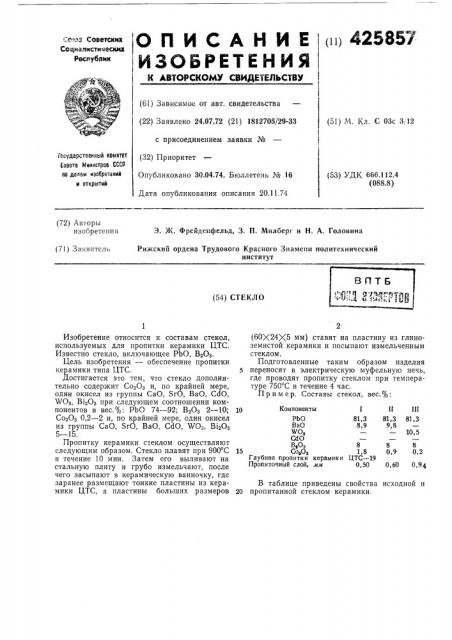

- :.оюз Советский
Социалистический
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ( (61) Зависимое от авт. свидетельства (22) Заявлено 24.07.72 (21) 1812705/29-33 с присоединением заявки № (32) Приоритет
Опубликовано 30.04.74. Бюллетень № 16
Дата опубликования описания 20.11.74 (51) М. Кл. С 03с 3, 12
Государстеенный комнтет
Сеаета Мнннстреа СССР аа делам нзсбретеннй н атнрытнй (53) УДК 666.112.4 (088.8) (72) Авторы изобретения
3. Ж. Фрейденфельд, 3, П, Мнлберг н Н. А. Головина
Рижский ордена Трудового Красного Знамени политехнический институт (71) Заявитель (54) СТЕКЛО
10 Компоненты
pbo
Ва0
wo3
CdO
8303
15 Со,О, Глубина пропиткй керамики
Пропиточный слой, мм
П Ш
81,3 81,3
9,8 — 10,5
8 8
0,9 0,2
81,3
8,9
1,8
ЦТС вЂ” 19
0,50
0,60 0,94
Изобретение относится к составам стекол, используемых для пропитки керамики LITC.
Известно стекло, включающее PbO, ВеОе.
Цель изобретения — обеспечение пропитки керамики типа ЦТС, Достигается это тем, что стекло дополнительно содержит Со20е и, по крайней мере, один окисел из группы СаО, SrO, ВаО, CdO, %0е, В4ОЗ при следующем соотношении компонентов в вес.%. РЬО 74 — 92; ВеОе 2 — 10;
СоеОз 0,2 — 2 и, по крайней мере, один окисел из группы СаО, SrO, ВаО, CdO, WO, В40е
5 — 15.
Пропитку керамики стеклом осуществляют следующим образом. Стекло плавят при 900 С в течение 10 мин. Затем его выливают на стальную плиту и грубо измельчают, после чего засыпают в керамическую ванночку, где заранее размещают тонкие пластины из керамики ЦТС, а пластины больших размеров
2 (60р,24)(5 мм) ставят на пластину из глиноземистой керамики и посыпают измельченным стеклом.
Подготовленные таким образом изделия переносят в электрическую муфельную печь, где проводят пропитку стеклом при температуре 750 С в течение 4 час.
П р и м ер. Составы стекол, вес.%.
В таблице приведены свойства исходной и
20 пропитанной стеклом керамики.
425857
Состав
Диэлектрические потери, tg стекла керамики сел из группы СаО, SrO, ВаО, CdO, WO3, В40з при следующем соотношении компонентов в вес.%: РЬО 74 — 92, ВзОз 2 — 10; СоаОз
0,2 — 2; и, по крайней мере, один окисел из
5 гРУппы СаО, SrO, ВаО, CdO, WO3, В1аОз
5 — 15.
Предмет изобретения
Стекло, включающее PbO, В Оз, о т л и ч а ющ е е с я тем, что, с целью обеспечения пропитки керамики, типа ЦТС оно дополнительно содержит СоаОз и, по крайней мере, один окиСоставитель С. Белобокова
Корректор А. Васильева
Техред Г. Дворина
Редактор А. Купрякова
Заказ 2706/5 Изд. № 1568 Тираж 506 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
ЦТС вЂ” 19
ЦТС вЂ” 300
ЦТС вЂ” 19
ЦТС вЂ” 19
ЦТС вЂ” 19
ЦТС вЂ” 300
ЦТС вЂ” 2300
Ш
Н
III
Диэлектрическая проницаемость, е
710
0,02
0,03
0,02
0;017
0,015
0,03
0,03
Пьезомодуль
dä 10
C(iSE
4,0
2,9
3,49
4,8
2,34
2,79
2, 47
Коэффициент электромеханической связи, %
48,5
53,1
34,7
51,3
36,1
48,8
47,1
Частотный коэффициент N, кгц/см
241
217
296
266
226
225
Пло.тность, р, %м
7,8
7,65
7,88
7,88
7,86
7,79
7,85
