Патент ссср 425976
Иллюстрации
Реферат

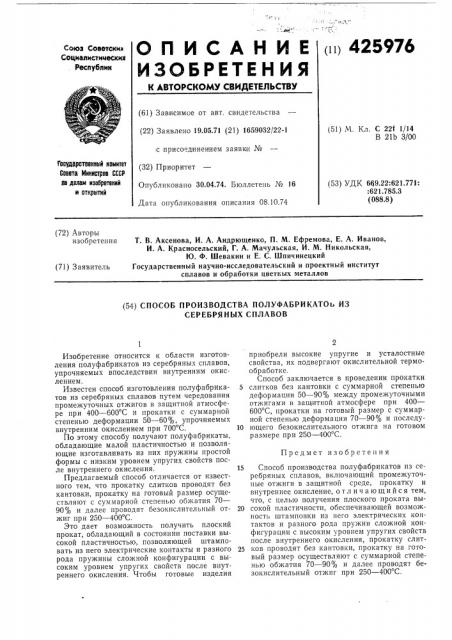

О П И С А Н И Е («) 425976
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союэ Советскил
Социалистимескин
Республик (61) Зависимое от авт. свидетельства (22) Заявлено 19.05.71 (21) 1659032/22-1 с присоединением заявками № (32) Приоритет
Опубликовано 30.04.74. Бюллетень № 16
Дата опубликования описания 08.10.74 (51) М. Кл. С 22f 1/14
В 21Ь 3/00 тоеуАВротеенный комитет
Совета Министров СССР но делам нзооретеннй и открытий (53) УДК 669.22:621.771:
:621.785,3 (088.8) (72) Авторы изобретения
Т. В. Аксенова, И. А. Андрющенко, П. М. Ефремова, Е. А. Иванов, И. А. Красносельский, Г. А. Мачульская, И. М. Никольская, Ю. Ф. Шевакин и Е. С. Шпичинецкий
Государственный научно-исследовательский и проектный институт сплавов и обработки цветных металлов (71) Заявитель (54) СПОСОБ ПРОИЗВОДСТВА ПОЛУФАБРИКАТОь ИЗ
СЕРЕБРЯНЫХ СПЛАВОВ
Предмет изобретения
Изобретение относится к области изготовления полуфабрикатов из серебряных сплавов, упрочняемых впоследствии внутренним окислением.
Известен способ изготовления полуфабрикатов из серебряных сплавов путем чередования промежуточных отжигов в защитной атмосфере при 400 — 600 С и прокатки с суммарной степенью деформации 50 — 60%, упрочняемых внутренним окислением при 700 С.
По этому способу получают полуфабрикаты, обладающие малой пластичностью и позволяющие изготавливать из них пружины простой формы с низким уровнем упругих свойств после внутреннего окисления.
Предлагаемый способ отличается от известного тем, что прокатку слитков проводят без кантовки, прокатку на готовый размер осуществляют с суммарной степенью об>катия 70—
90% и далее проводят безокислительный отжиг при 250 — 400 С.
Это дает возможность получить плоский прокат, обладающий в состоянии поставки высокой пластичностью, позволяющей штамповать из него электрические контакты и разного рода пружины сложной конфигурации с высоким уровнем упругих свойств после внутреннего окисления, Чтобы готовые изделия приобрели высокие упругие и усталостные свойства, их подвергают окислительной термообработке.
Способ заключается в проведении прокатки
5 слитков без кантовки с суммарной степенью деформации 50 — 90% между промежуточными отжигами в защитной атмосфере при 400—
600 С, прокатки на готовый размер с суммарной степенью деформации 70 — 90% и последу10 ющего безокислительного отжига на готовом размере при 250 †4 С.
15 Способ производства полуфабрикатов из серебряных сплавов, включающий промежуточные отжиги в защитной среде, прокатку и внутреннее окисление, отличающийся тем, что, с целью получения плоского проката вы20 сокой пластичности, обеспечивающей возможность штамповки из пего электрических контактов и разного рода пружин сложной конфигурации с высоким уровнем упругих свойств после внутреннего окисления, прокатку слит25 ков проводят без кантовки, прокатку на готовый размер осуществляют с суммарной степенью об>катия 70 — 90% и далее проводят безокислительный отжиг при 250 — 400 С.
