Реферат



425998

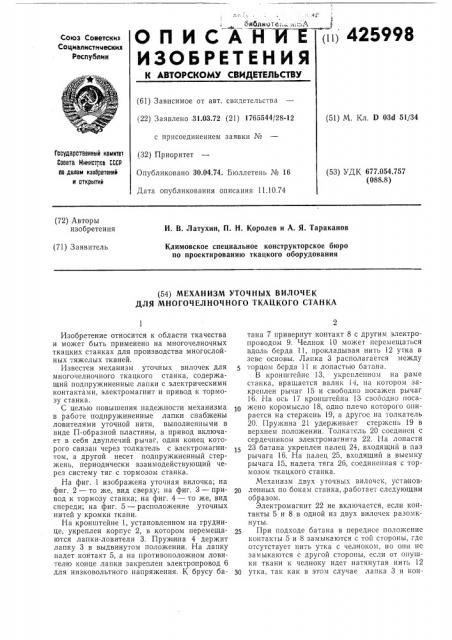

О Л ИСАЙИ

ИЗОЬРЕтЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено,31.03.72 (21) 1765544/28-12 с присоединением заявки № (32) Приоритет

Опубликовано 30.04.74. Бюллетень № 16

Дата опубликования описания 11.10.74 (51) М. Кл. D ОЗЙ 51/34

Государственный комнте1

Совета Министров СССР по делам изобретений н открытий (53) УДК 677 054.757 (088.8) (72) Авторы изобретения

И. В. Латухин, П. Н. Королев и А. Я. Тараканов

Климовское специальное конструкторское бюро по проектированию ткацкого оборудования (71) Заявитель (54) МЕХАНИЗМ УТОЧНЫХ ВИЛОЧЕК

ДЛЯ МНОГОЧЕЛНОЧНОГО ТКАЦКОГО СТАНКА

Изобретение относится к области ткачества и может быть применено на многочелночных ткацких станках для производства многослойных тяжелых тканей.

Известен механизм уточных вилочек для многочелночного ткацкого станка, содержащий подпружиненные лапки с электрическими контактами, электромагнит и привод к тормозу станка.

С целью повышения надежности механизма в работе подпружиненные лапки снабжены ловителями уточной нити, выполненными в виде П-образной пластины, а привод включает в себя двуплечий рычаг, один конец которого связан через толкатель с электромагнитом, а другой несет подпружиненный стержень, периодически взаимодействующий через систему тяг с тормозом станка.

На фиг. 1 изображена уточная вилочка; на фиг. 2 — то же, вид сверху; на фиг. 3 — при- 20 вод к тормозу станка; на фиг. 4 — то же, вид спереди; на фиг. 5 — расположение уточных нитей у кромки ткани.

На кронштейне 1, установленном на груднице, укреплен корпус 2, в котором перемеща- 25 ются лапки-ловители 3. Пружина 4 держит лапку 3 в выдвинутом положении. На лапку надет контакт 5, а на противоположном ловителю конце лапки закреплен электропровод 6 для низковольтного напряжения. К брусу ба- Зр тана 7 привернут контакт 8 с другим электропроводом 9. Челнок 10 может перемещаться вдоль берда 11, прокладывая нить 12 утка в зеве основы. Лапка 3 располагается между торцом берда 11 и лопастью батана.

B кронштейне 13, укрепленном на раме станка, вращается валик 14, на котором закреплен рычаг 15 и свободно посажен рычаг

16. На ось 17 кронштейна 13 свооодно посажено коромысло 18, одно плечо которого опирается на стержень 19, а другое на толкатель

20. Пружина 21 удерживает стержень 19 в верхнем положении. Толкатель 20 соединен с сердечником электромагнита 22. На лопасти

23 батана укреплен палец 24, входящий в паз рычага 16. На палец 25, входящий в выемку рычага 15, надета тяга 26, соединенная с тормозом ткацкого станка.

Механизм двух уточных вилочек, установленных по бокам станка,,работает следующим образом.

Электромагнит 22 не включается, если контакты 5 и 8 в одной из двух вилочек разомкнуты.

При подходе батана в переднее положение контакты 5 и 8 замыкаются с той стороны, где отсутствует нить утка с челноком, но они не замыкаются с другой стороны, если от опушки ткани к челноку идет натянутая нить 12 утка, так как в этом случае лапка 3 и кон3 такт 5 отводятся нитью 12 от контакта 8. В этом случае электроцепь к электромагниту 22 разомкнута и останова станка не произойдет.

Если же произошел обрыв или сход со шпули нити утка, то при подходе батана 7 в переднее положение (к опушке ткани) вторая лапка 3 нитью 12 не отводится, контакты 5 и

8 замыкаются с двух сторон, электромагнит

22 поднимает толкатель 20 и коромысло 18 нажимает на стержень 19. Как только лопасть 23 батана при движении поставит стержень 19 против отверстия в оси 13, то этот стержень соединит рычаг 16 с рычагом 15.

Дальнейшее движение лопасти 23 передается тяге 26 посредством деталей 24, 16, 19, 14, 15 и 25, и ткацкий станок останавливается.

425998

Предмет изобретения

Механизм уточных вилочек для многочелночного ткацкого станка, содержащий под5 пружиненные лапки с электрическими контактами, электромагнит и привод к тормозу станка, отличающийся тем, что, с целью повышения надежности механизма в работе, подпружиненные лапки снабжены ловителя10 ми уточной нити, выполненными в виде П-образной пластины, а привод включает в себя двуплечий рычаг, один конец которого связан через толкатель с электромагнитом, а другой несет подпружиненный стержень, периодиче1s ски взаимодействующий через систему тяг с тормозом станка, 425998

Редактор E. Дайч

Заказ 2694/14 Изд. № 1538 Тираж 482 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель Ю. Комаров

Техред Г, Дворина

Корректоры: Е. Давыдкина и М. Коробова
