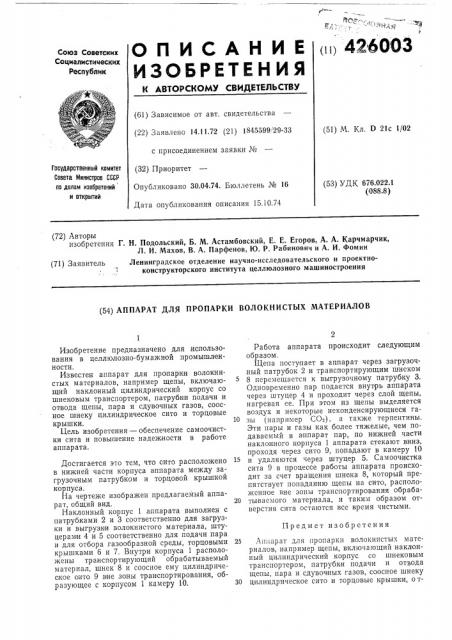

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

01 4260

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 14,11,72 (21) 1845599 29-33 с присоединением заявки № (32) Приоритет

Опубликовано 30.04;74. Бюллетень № 16

Дата опубликования описания 15.10.74 (51) М. Кл. D 21с 1/02

Гасударственный комитет

Совета Министров СССР

AQ делам изаоретений и открытий (53) УДК 676.022.1 (088.8) (72) Авторы изобретения Г. Н. Подольский, Б. М. Астамбовский, Е. Е. Егоров, А. А. Карчмарчик, Л. И. Махов, В. А. Парфенов, Ю. Р. Рабинович и А. И. Фомин (71) Заявитель Ленинградское отделение научно-исследовательского и проектноконструкторского института целлюлозного машиностроения (54) АППАРАТ ДЛЯ ПРО ПАРКИ ВОЛОКНИСТЫХ МАТЕРИАЛО В

Предмет изобретения

Изобретение предназначено для,использования в целлюлозно-бумажной промышленности.

Известен аппарат для пропарки волокнистых материалов, например щепы, включающий наклонный цилиндрический корпус со шнековым транспортером, патрубки подачи и отвода щепы, пара и сдувочных газов, соосное шнеку цилиндрическое сито и торцовые крышки.

Ueab изобретения — обеспечение самоочистки сита и повышение надежности в работе аппарата.

Достигается это тем, что сито расположено в нижней части корпуса аппарата между загрузочным патрубком и торцовой крышкой корпуса.

На чертеже изображен предлагаемый аппарат, общий вид.

Наклонный корпус 1 аппарата выполнен с патрубками 2 и 3 соответственно для загрузки и выгрузки волокнистого материала, штуцерами 4 и 5 соответственно для подачи пара и для отбора газообразной среды, торцовыми крышками б и 7. Внутри корпуса 1 расположены транспортирующий обрабатываемый материал, шнек 8 и соосное ему цилиндрическое сито 9 вне зоны транспортирования, образующее с корпусом 1 камеру 10.

Работа аппарата происходит следующим образом.

Щепа поступает в аппарат через загрузочный патрубок 2 и транспортирующим шнеком

8 перемещается к выгрузочному патрубку 3.

Одновременно пар подается внутрь аппарата через штуцер 4 и проходит через слой щепы, нагревая ее. При этом из щепы выделяется воздух и некоторые неконденсирующиеся га10 зы (напр имер СО2), а также терпентины.

Эти пары и газы как более тяжелые, чем подаваемый в аппарат пар, по нижней ча сти наклонного корпуса 1 аппарата стекают вниз, проходя через сито 9, попадают в камеру 10 и удаляются через штуцер 5. Самоочистка сита 9 в процессе работы аппарата происходит за счет вращения шнека 8, который препятствует попаданию щепы на сито, расположенное вне зоны транспортирования обраба20 тываемого материала, и таким образом отверстия сита остаются все время чистыми.

25 Аппарат для пропаркп волокнистых материалов, например щепы, включающий наклонный цилиндрический корпус со шнековым транспортером, патрубки подачи и отвода щепы, пара и сдувочных газов, соосное шнеку

30 цилиндрическое сито и торцовые крышки, от426003

Составитель Н. Цветкова

Техрсд Г. Дворина

Редактор А. Купрякова

Корректор А. Степанова

Заказ 2724/10 Изд. ¹ 1535 Тираж 456 Подписное

БНИИПИ Государствеьпого комитета Совета Министров СССР по делам изобретепий п открытий

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 л и ч а ю шийся тем, что, с целью обеспечения самоочистки сита и повышения надежности в работе аппарата, сито расположено в нижней части корпуса аппарата между загрузочным парубком и торцовой крышкой корпуса.
