Реферат

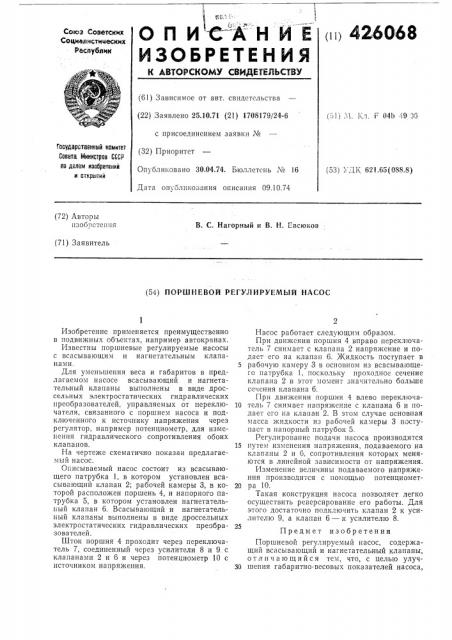

1 т г

/, ОП ИОАН И Е

ИЗОБРЕТЕНИЯ (i ) 4260

Сок.з Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 25.10.71 (21) 1708179/24-6 (51) .Ч. К.л. Е 04Ь - :9 96 с присоединением заявки №

Гасударственный камитет

Савета Мннистрав СССР па делам изааретаний и аткрытий (32) Приоритет

Опубликовано 30.04.74. Бюллетень ¹ 16

Дата опубликования описания 09.10.74 (53) УДК 621.65(088.8) (72) Авторы изобретения

В. С. Нагорный и В. H. Евсюков (71) Заявитель (54) ПОРШНЕВОЙ РЕГУЛИРУЕМЫЙ НАСОС

Насос работает следующим образом, При движении поршня 4 вправо переключатель 7 снимает с клапана 2 напряжение и подает его на клапан б. Жидкость поступает в

5 рабочую камеру 3 в основном из всасывающего патрубка 1, поскольку проходное сечение клапана 2 в этот момент -начительно больше сечения клапана б.

При движении поршня 4 влево переключа10 тель 7 снимает напряжение с клапана 6 и подает его на клапан 2. В этом случае основная масса жидкости из рабочей камеры 3 поступает в напорный патрубок 5.

Регулирование подачи насоса производится

15 путем изменения напряжения, подаваемого на клапаны 2 и 6, сопротивления которых меняются в линейной зависимости от напряжения.

Изменение величины подаваемого напряжения производится с помощью потенциометгю ра 10.

Такая конструкция насоса позволяет легко осуществить реверсирование его работы. Для этого достаточно подключить клапан 2 к усилителю 9, а клапан 6 — к усилителю 8.

Предмет изобретения

Поршневой регулируемый насос, содержащий всасывающий и нагнетательный клапаны, отличающийся тем, что, с целью улуч30 шения габаритно-весовых показателей насоса, Изобретение применяется преимущественно в подвижных объектах, например автокранах.

Известны поршневые регулируемые насосы с всасывающим и нагнетательным клапанами.

Для уменьшения веса и габаритов в предлагаемом насосе всасывающий и нагнетательный клапаны выполнены в виде дроссельных электростатических гидравлических преобразователей, управляемых от переключателя, связанного с поршнем насоса и подключенного к источнику напряжения через регулятор, например потенциометр, для изменения гидравлического сопротивления обоих клапанов.

На чертеже схематично показан предлагаемый насос.

Описываемый насос состоит из всасывающего патрубка 1, в котором установлен всасывающий клапан 2; рабочей камеры 3, в которой расположен поршень 4, и напорного патрубка 5, в котором установлен нагнетательиый клапан 6. Всасывающий и нагнетательный клапаны выполнены в виде дроссельных электростатических гидравлических преобразователей.

Шток поршня 4 проходит через переключатель 7, соединенный через усилители 8 и 9 с клапанами 2 и б и через потенциометр 10 с источником напряжения.

68

426068

Составитель М, Семенов

Техред Е. Борисова

1(орректор Н. Стельмах

Редактор H. Суханова

Заказ 2751/5 Изд. М 1534 Тираж 651 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, %-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 всасывающий и нагнетательный клапаны выполнены в виде дроссельных электростатических гидравлических преобразователей, управляемых от переключателя, связанного с поршнем насоса и подключенного к источнику напряжения через регулятор, например потенциометр, для изменения гидравлического сопротивления обоих клапанов.
