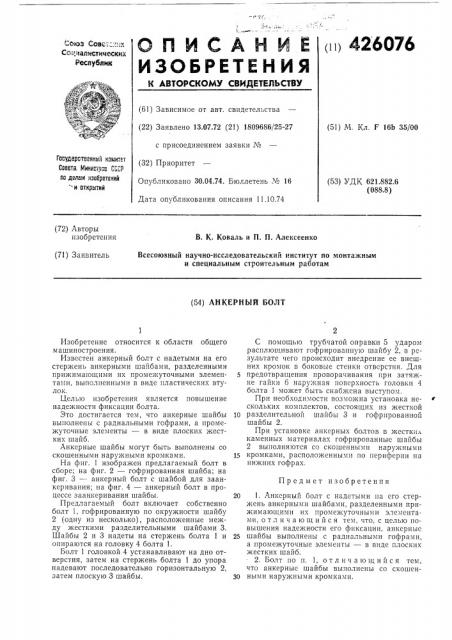

О П И С А Н И Е п> 426076

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ -без «,.ОВст:."!:и

« ""- .иалистичюскии

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 13.07.72 (21) 1809686/25-27 с присоединением заявки № (32) Приоритет

Опубликовано 3 0.04,74. Бюллетень № 16

Дата опубликования описания 11.10.74 (51) М. Кл. Г 16Ь 35/00

Гасударственныл комитет

Совета Министров СССР па делам иеааретений и аткрьпий (53) УДК 621.882.6 (088;8) (72) Авторы изобретения

В. К. Коваль и П. П. Алексеенко

Всесоюзный научно-исследовательский институт по монтажным и специальным строительным работам (71) Заявитель (54) AH КЕРН Ы и БОЛТ

Предмет изобретения

Изобретение относится к области общего машиностроения.

Известен анкерный болт с надетыми íà его стержень анкерными шайбами, разделенными прижимающими их промеи«уточными элементами, выполненными в виде пластических втулок.

Целью изобретения является повышение надежности фиксации болта.

Это достигается тем, что анкерные шайбы выполнены с радиальными гофрами, а промежуточные элементы — в виде плоских жестких шайб.

Анкерные шайбы могут быть выполнены со скошенными наружными кромками.

На фиг. 1 изображен предлагаемый болт в сборе; на фиг. 2 — гофрированная шайба; на фиг. 3 — анкерный болт с шайбой для заанкеривания; на фиг, 4 — анкерный болт в процессе заанкеривания шайбы.

Предлагаемый болт включает собственно болт 1, гофрированную по окружности шайбу

2 (одну из несколько), расположенные между жесткими разделительными шайбами 3.

Шайбы 2 и 3 надеты на стержень болта 1 и опираются на головку 4 болта 1.

Болт 1 головкой 4 устанавливают на дно отверстия, затем на стержень болта 1 до упора надевают последовательно горизонтальную 2, затем плоскую 3 шайбы.

С помощью трубчатой оправки 5 ударом расплющивают гофрированную шайбу 2, в результате чего происходит внедрение ее внешних кромок в боковые стенки отверстия. Для

5 предотвращения проворачивания при затяжке гайки 6 наружная поверхность головки 4 болта 1 может быть снабжена выступом.

При необходимости возможна установка нескольких комплектов, состоящих из жесткой разделительной шайбы 3 и гофрированной шайбы 2.

При установке анкерных болтов в жестких каменных материалах гофрированные шайбы

2 выполняются со скошенными наружными

15 кромками, расположенными по периферии на нижних гофрах.

20 1. Анкерный болт с надетыми»а его стержень анкерными шайбами, разделенными прижимающими их промежуточными элементами, отличающийся тем, что, с целью повышения надежности его фиксации, анкерные

25 шайбы выполнены с радиальными гофрами, а промежуточные элементы — в виде плоских жестких шайб.

2. Болт по п. 1, отл и ч а ю щи и с я тем, что анкерные шайбы выполнены со скошен30 ными наружными кромками, 426076

2 5
