») 426079

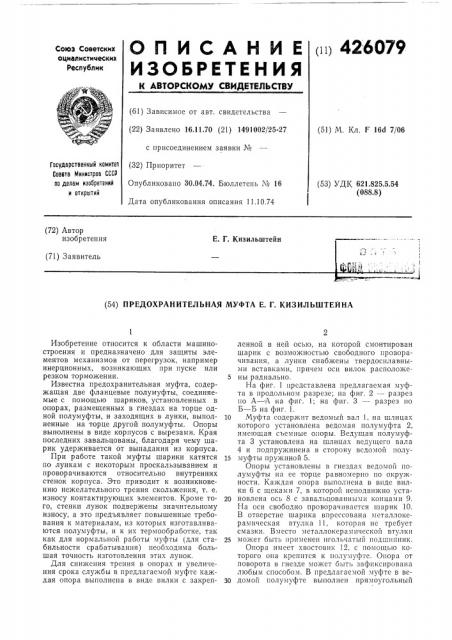

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских оциалистицеских

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 16.11.70 (21) 1491002/25-27 с присоединением заявки № (32) Приоритет

Опубликовано 3 0.04.74. Бюллетень № 16

Дата опубликования описания 11.10.74 (51) М. Кл. F 16d 7/06

Гасударственный комитет

Совета Министров СССР па делам изобретений и открытий (53) УДК 621.825.5.54 (088.8) (72) Автор изобретения

E. Г. Кизильштейн (71) Заявитель (54) ПРЕДОХРАНИТЕЛЬНАЯ МУФТА Е. Г. КИЗИЛЬШТЕЙНА

Изобретение относится к области машиностроения и предназначено для защиты элементов механизмов от перегрузок, например инерционных, возникающих при пуске или резком торможении.

Известна предохранительная муфта, содержащая две фланцевые полумуфты, соединяемые с помощью шариков, установленных в опорах, размещенных в гнездах на торце одной полумуфты, и заходящих в лунки, выполненные на торце другой полумуфты. Опоры выполнены в виде корпусов с вырезами. Края последних завальцованы, благодаря чему шарик удерживается от выпадания из корпуса.

При работе такой муфты шарики катятся по лункам с некоторым проскальзыванием и проворачиваются относительно внутренних стенок корпуса. Это приводит к возникновению нежелательного трения скольжения, т. е. износу контактирующих элементов. Кроме того, стенки лунок подвержены значительному износу, а это предъявляет повышенные требования к материалам, из которых изготавливаются полумуфты, и к их термообработке, так как для нормальной работы муфты (для стабильности срабатывания) необходима большая точность изготовления этих лунок.

Для снижения трения в опорах и увеличения срока службы в предлагаемой муфте каждая опора выполнена в виде вилки с закрепленной в ней осью, на которой смонтирован шарик с возможностью свободного проворачивания, а лунки снабжены твердосплавными вставками, причем оси вилок расположе5 ны радиально.

На фиг. 1 представлена предлагаемая муфта в продольном разрезе; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — разрез по

Б — Б на фиг. 1.

10 Муфта содержит ведомый вал 1, на шлицах которого установлена ведомая полумуфта 2, имеющая съемные опоры. Ведущая полумуфта 3 установлена на шлицах ведущего вала

4 и подпружинена в сторону ведомой полу15 муфты пружиной 5.

Опоры установлены в гнездах ведомой полумуфты на ее торце равномерно по окружности. Кахкдая опора выполнена в виде вилки 6 с щеками 7, в которой неподвижно уста20 новлена ось 8 с завальцованными концами 9.

На оси свободно проворачивается шарик 10.

В отверстие шарика впрессована металлокерамическая втулка 11, которая не требует смазки. Вместо металлокерампческой втулки

25 может быть применен игольчатый подшипник.

Опора имеет хвостовик 12, с помощью которого она крепится к полумуфте. Опора от поворота в гнезде может быть зафиксирована любым способом. В предлагаемой муфте в ве30 домой полумуфте выполнен прямоугольный

426079 паз 13, в который вставляется хвостовик опоры, имеющий тоже прямоугольную форму.

Таким образом, гарантируется фиксация опоры в полумуфте и нужное расположение опоры, при котором ось направлена по линии радиуса.

На ведущей полумуфте напротив каждой опоры выполнены лунки, в которые вставлены твердосплавные вставки 14, зафиксированные от проворачивания.

Если крутящий момент на ведомом валу 1 не превышает номинальный, то опоры выполняют роль обычных шпонок, и момент передается с ведущего вала 4 на ведомый вал через полумуфту 3, твердосплавные вставки

14, шарики 10, опоры и полумуфту 2. Как только момент на ведомом валу 1 превысит номинальный, полумуфта 3 вставками 14 начинает давить на шарики, но этой силы оказывается недостаточно для преодоления возросшего момента на ведомом валу, поэтому шарики проворачиваются на осях. Полумуфта 3 поднимается по проворачивающимся шарикам и перемещается по шлицам ведущего вала 4 вправо, сжимая пружину 5. Шарики перекатываются по окружности В (см. фиг.

3), которая лежит в плоскости, проходящей через точку Г (см. фиг. 2). Это происходит до тех пор, пока момент на ведомом валу не ста5 нет равным или меньше номинального.

Зазор а между шариком и щекой опоры наряду с зазором в паре ось †шар обеспечивает свободное перекатывание шарика.

10 Предмет изобретения

Предохранительная муфта, содержащая две фланцевые полумуфты, соединяемые с помощью шариков, установленных в опорах, раз15 мещенных в гнездах на торце одной полумуфты, и заходящих в лунки, выполненные на торце другой полумуфты, отличающаяся тем, что, с целью уменьшения потерь на трение в опорах и увеличения срока службы, 20 каждая опора выполнена в виде вилки с закрепленной в ней осью, на которой смонтирован шарик с возможностью свободного проворачивания, а лунки снабжены твердосплавными вставками, причем оси вилок располо25 жены радиально.
