Реферат



Ои

426ЦЗ

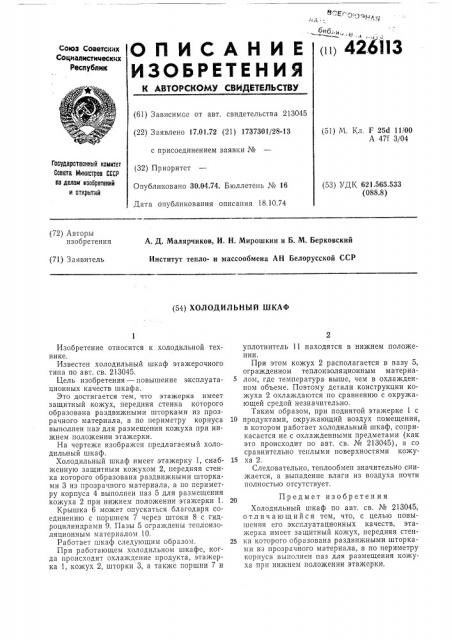

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистицеских

Реслублик (б1) Зависимое от авт. свидетельства 213045 (22) Заявлено 17.01.72 (21) 1737301/28-13 с присоединением заявки № (32) Приоритет

Опубликовано 30.04.74. Бюллетень № 16

Дата опубликования описания 18.10.74 (51) М. Кл. F 25d 11/00

А 47f 3/04

Гасударственный камитет

Совета Министрав СССР аа делам ивайретений и атнрытий (53) УДК 621,565.533 (088.8) (72) Авторы изобретения

А. Д. Малярчиков, И. Н. Мирошкин и Б. М. Берковский

Институт тепло- и массообмена АН Белорусской ССР (71) Заявитель (54) ХОЛОДИЛЬНЫЙ ШКАФ

Изобретение относится к холодильной технике.

Известен холодильный шкаф этажерочного типа по авт. св. 213045, Цель изобретения — повышение эксплуатационных качеств шкафа.

Это достигается тем, что этажерка имеет защитный кожух, передняя стенка которого образована раздвижными шторками из прозрачного материала, а по периметру корпуса выполнен паз для размещен ия кожуха при нижнем положении этажерки.

На чертеже изобра>кен предлагаемый холодильный шкаф.

Холодильный шкаф имеет этажерку 1, снабженную защитным кожухом 2, передняя стенка которого образована раздвижными шторками 3 из прозрачного материала, а по периметру корпуса 4 выполнен паз 5 для размещения кожуха 2 при нижнем положении этажерки 1.

Крышка б может опускаться благодаря соединению с поршнем 7 через штоки 8 с гидроцилиндрами 9. Пазы 5 ограждены теплоизоляционным материалом 10.

Работает шкаф следующим образом, При работающем холодильном шкафе, когда происходит охлаждение продукта, этажерка 1, кожух 2, шторки 3, а также поршни 7 и уплотнитель 11 находятся в нижнем положении.

При этом кожух 2 располагается в пазу 5, огражденном теплоизоляционным материалом, где температура выше, чем в охлажденном объеме. Поэтому детали конструкции кожуха 2 охлаждаются по сравнению с окружающей средой незначительно.

Таким образом, при поднятой этажерке 1 с

10 продуктами, окружающий воздух помещения, в котором работает холодильный шкаф, соприкасается не с охлажденными предметами (как это происходит по авт. св. № 213045), а со сравнительно теплыми поверхностями кожу15 ха 2.

Следовательно, теплообмен значительно снижается, а выпадение влаги из воздуха почти полностью отсутствует.

Предмет изобретения

Холодильный шкаф по авт. св. № 213045, отличающийся тем, что, с целью повышения его эксплуатационных качеств, этажерка имеет защитный кожух, передняя стен25 ка которого образована раздвижными шторками из прозрачного материала, а по периметру корпуса выполнен паз для размещения кожуха при нижнем положении этажерки.

426113

Составитель Г. Субботина

Техред А. Камышникова

Корректор Н. Аук

Редактор Е. Дайч

Типография, пр. Сапунова, 2

Заказ 2719/15 Изд. № 1545 Тираж 555 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-35, Раушская наб., д. 4/5
