Способ магнитного контроля протяженных стальных изделий

Способ магнитного контроля протяженных стальных изделий

Иллюстрации

Показать все

Реферат



())) 426I83

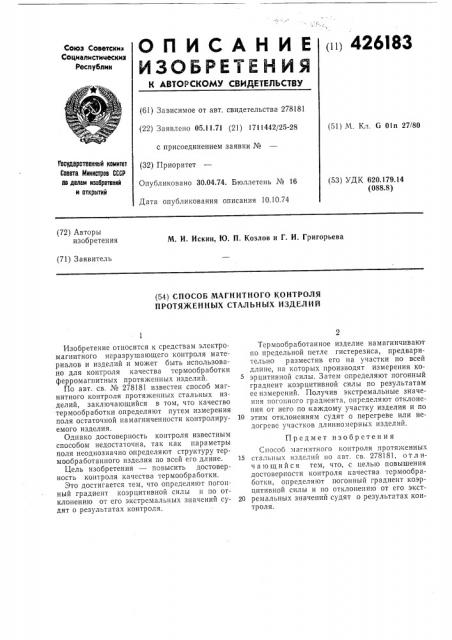

ОПИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскил

Социалистииеских

Республик (61) Зависимое от авт. свидетельства 278181 (22) Заявлено 05.11.71 (21) 1711442/25-28 с присоединением заявки № (32) Приоритет

Опубликовано 30.04,74. Бюллетень № 16

Дата опубликования описания 10.10.74 (51) М. Кл. G Oln 27/80

Государственный комитет

Совета Министров СССР но делам изобретений и открытий (53) УДК 620.179.14 (088.8) (72) Авторы изобретения

М. И. Искин, Ю. П. Козлов и Г. И. Григорьева (71) Заявитель (54) СПОСОБ МАГНИТНОГО КОНТРОЛЯ

ПРОТЯЖЕННЫХ СТАЛЬНЫХ ИЗДЕЛИЙ

Изобретение относится к средствам электромагнитного неразрушающего контроля материалов и изделий и может быть использовано для контроля качества термообработки ферромагнитных протяженных изделий.

По авт. св. № 278181 известен способ магнитного контроля протяженных стальных изделий, заключающийся в том, что качество термообработки определяют путем измерения поля остаточной намагниченности контролируемого изделия.

Однако достоверность контроля известным способом недостаточна, так как параметры поля неоднозначно определяют структуру термообработанного изделия по всей его длине.

Цель изобретения — повысить достоверность контроля качества термообработки.

Это достигается тем, что определяют погонный градиент коэрцитивной силы и по отклонению от его экстремальных значений судят о результатах контроля.

Термообработанное изделие намагничивают по предельной петле гистерезиса, предварительно разместив его на участки по всей длине, на которых производят измерения коэрцитивной силы. Затем определяют погонный градиент коэрцитивной силы по результатам ее измерений. Получив экстремальные значения погонного градиента, определяют отклонения от него по каждому участку изделия и по то этим отклонениям судят о перегреве или недогреве участков длинномерных изделий.

Предмет изобретения

Способ магнитного контроля протяженных

15 стальных изделий по авт. св. 278181, отл ич а и шийся тем, что, с целью повышения достоверности контроля качества термообработки, определяют погонный градиент коэрцитивной силы и по отклонению от его экст20 ремальных значений судят о результатах контроля.
