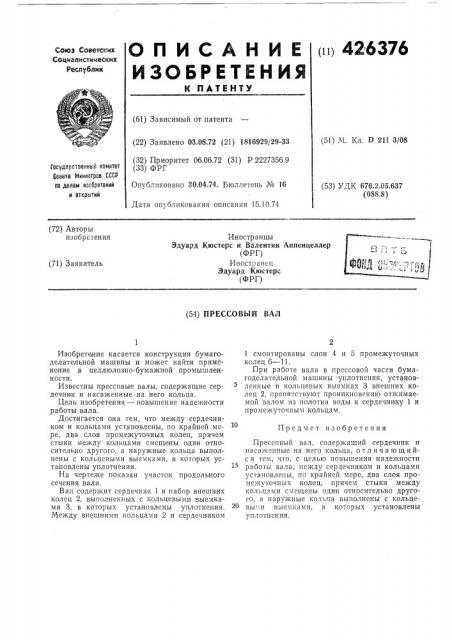

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик (51) М. Кл. B 21f 3/08 (22) Заявлено 03.08.72 (21) 1816929/29-33 (32) Приоритет 06.06.72 (31) P 2227356,9 (33) ФРГ

Опубликовано 30.04,74. Бюллетень № 16

Дата опуоликования описания 15.10.74

Государстеенный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 676.2.05.637 (088,8) (72) Авторы изобретения

Иностр анцы

Эдуард Кюстерс и Валентин Аппеицеллер (ФРГ) Иностранец

Эдуард Кюстерс (ФРГ) (71) Заявитель (54) ПРЕССОВЫЙ ВАЛ

1 смонтированы слои 4 и 5 промежуточных колец 6 — 11.

При работе вала в прессовой части бумагоделательной машины уплотнения, установленные в кольцевых выемках 3 внешних колец 2, препятствуют проникновению отжимаемой валом из полотна воды к сердечнику 1 и промежуточным кольцам.

Предмет изобретения

Прессовый вал. содержащий сердечник и насаженные на него кольца, отличающийсяя тем, что, с целью повышения надежности работы вала, между сердечником и кольцами установлены, по крайней мере, два слоя промеекуточных колец, причем стыки между кольцами смещены один относительно другого, а наружные кольца выполнены с кольцевыми выемками, в которых установлены уплотнения. (61) Зависимый от патента

Изобретение касается конструкции бумагоделательной машины и может найти применение в целлюлозно-бумажной промышленности.

Известны прессовые валы, содержащие сердечник и насаженные на него кольца.

Цель изобретения — повышение надежности работы вала.

Достигается она тем, что между сердечником и кольцами установлены, по крайней мере, два слоя промежуточных колец, причем стыки между кольцами смещены один относительно другого, а наружные кольца выполнены с кольцевыми выемками, в которых установлены уплотнения, На чертеже показан участок продольного сечения вала.

Вал содержит сердечник 1 .и набор внешних колец 2, выполненных с кольцевыми выемками 3, в которых установлены уплотнения.

Между внешними кольцами 2 и сердечником п11 426376

426376

Составитель Ю. Кляпин

Техред 3. Тараненко

Редактор Е. Дайч

Корректор А. Степанова

Заказ 2724/18 Изд. № 1535 Тираж 456 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
