Реферат

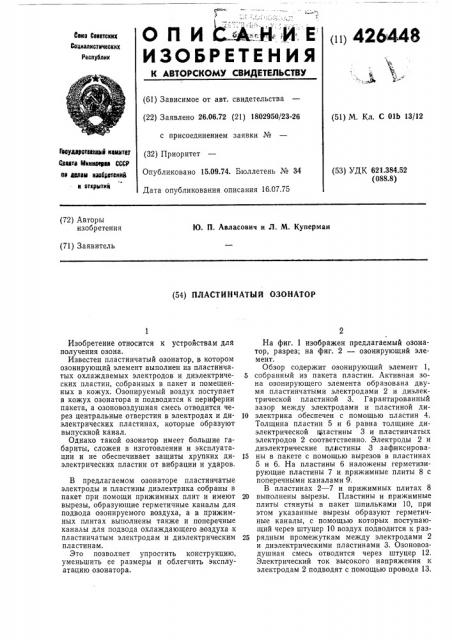

""1

О П И Е .-:И:И.E

ИЗОБРЕТЕНИЯ (ii) 426i448

6вюз Свветскюс

Ссциалистических

Республик

E ф

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 26.06.72 (21) 1802950/23-26 с присоединением заявки № (32) Приоритет

Опубликовано 15.09.74. Бюллетень № 34

Дата опубликования описания 16,07.75 (51) М. Кл. С 01Ь 13/12 уеаудератвеавй иеиитеу

Сйавтв Миывщаи СССР ев аввы шбратеиий и аткрнтий (53) УДК 621.384.52 (088.8) (72) Авторы изобретения

Ю. П. Авласович и Л. М. Куперман (71) Заявитель (54) ПЛАСТИНЧАТЫЙ 03ОНАТОР

Изобретение относится к устройствам для получения озона.

Известен пластинчатый озонатор, в котором озонирующий элемент выполнен из пластинчатых охлаждаемых электродов и диэлектрических пластин, собранных в пакет и помещенных в кожух. Озонируемый воздух поступает в кожух озонатора и подводится к периферии пакета, а озоновоздушная смесь отводится через центральные отверстия в электродах и диэлектрических пластинах, которые образуют выпускной канал.

Однако такой озонатор имеет большие габариты, сложен в изготовлении и эксплуатации и не обеспечивает защиты хрупких диэлектрических пластин от вибрации и ударов.

В предлагаемом озонаторе пластинчатые электроды и пластины диэлектрика собраны в пакет при помощи прижимных плит и имеют вырезы, образующие герметичные каналы для подвода озонируемого воздуха, а в прижимных плитах вьпюлнены также и поперечные каналы для подвода охлаждающего, воздуха к пластинчатым электродам и диэлектрическим пластинам.

Это позволяет упростить конструкцию, уменьшить ее размеры и облегчить эксплуатацию озонатора.

На фиг. 1 изображен предлагаемый озонатор, разрез; на фиг. 2 — озонирующий элемент.

Обзор содержит озонирующий элемент 1, 5 собранный из пакета пластин. Активная зона озонирующего элемента образована двумя пластинчатыми электродами 2 и диэлектрической пластиной 3. Гарантированный зазор между электродами и пластиной ди10 электрика обеспечен с помощью пластин 4.

Толщина пластин 5 и 6 равна толщине диэлектрической цластины 3 и пластинчатых электродов 2 соответственно. Электроды 2 и диэлектрические пч1 стины 3 зафйксирова15 ны в пакете с помощью вырезов в пластинах

5 и 6. На пластины 6 наложены герметизирующие пластины 7 и прижимные плиты 8 с поперечными каналами 9.

В пластинах 2 — 7 и прижимных плитах 8

20 выполнены вырезы. Пластины и прижимные плиты стянуты в пакет шпильками 10, при этом указанные вырезы образуют герметичные каналы, с помощью которых поступающий через штуцер 10 воздух подводится к раз25 рядным промежуткам между электродами 2 и диэлектрическими пластинами 3. Озоновоздушная смесь отводится через штуцер 12.

Электрический ток высокого напряжения к электродам 2 подводят с помощью провода 13.

426448

Для защиты озонирующего элемента от ударов и вибрации установлены амортизирующие крепления 14.

Работает предлагаемый озонатор следующим образом.

При подведении электрического тока к пластинчатым электродам 2 между ними и диэлектрической пластиной 3 возникает электрический разряд, под действием которого из кислорода воздуха образуется озон.

Большая часть подводимой к озонатору электроэнергии выделяется в виде тепла в разрядном промежутке и диэлектрической пластине.

Для отвода тепла по каналам 9 подают охлаждающий воздух к электродам 2 и диэлектрической пластине 3.

Для увеличения выхода озона при постоянной мощности подводимого и озонатору электрического тока необходимо увеличить время пребывания воздуха в разрядном промежутке.

С этой целью отдельные озонирующие элементы 1 соединяют последовательно.

5 Предмет изобретения

Пластинчатый озонатор, содержащий озонирующий элемент, выполненный в виде пакета из пластинчатых охлаждаемых электродов

10 и пластин диэлектрика, отличающийся тем, что, с целью упрощения конструкций, уменьшения размеров и повышения надежности и простоты обслуживания, пакет имеет вырезы, образующие герметичные каналы для

15 подвода озонируемого и охлаждающего воздуха, и снабжен прижимными плитами с продольными отверстиями, совпадающими с каналами для озонируемого воздуха, и поперечными отверстиями, сообщающимися с кана20 лами для охлаждающего воздуха.

426448 хя4зтФпнщса/ эзар

curacy

Фиг Г

Составитель А. Тер-Минасьян

Техред Г. Дворина

Корректор Т. Гревцова

Редактор К. Вейсбейн

Типография, пр. Сапунова, 2

Заказ 161771 Изд. Ы 1466 Тираж 537 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, K-35, Раушская наб., д. 4.;5
