Устройство для подачи добавочного воздуха в жаровую трубу

Устройство для подачи добавочного воздуха в жаровую трубу

Иллюстрации

Показать все

Реферат



М 426Ь2

Класс 24а, 15

ЦТОРОНОЕ 0ННДГПЯЮ89 НА НЗОБИПННЕ

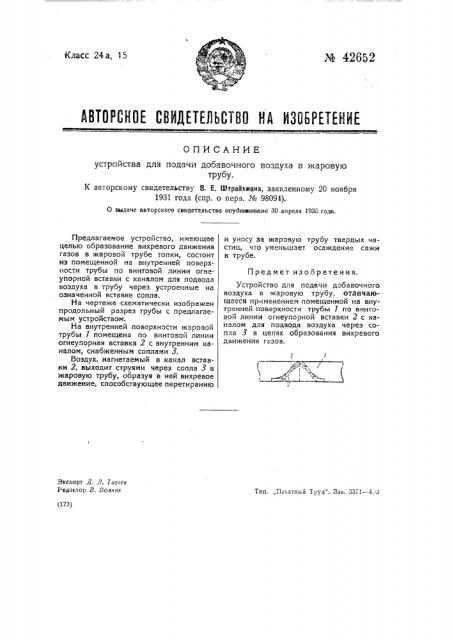

ОПИСАНИЕ устройства для подачи добавочного воздуха в жаровую трубу.

К авторскому свидетельству В. E. Штрайхнаиа, заявленному 20 ноября

1931 года (спр. о перв. № 98094).

0 выдаче авторского свидетельства опубликовачо 30 апреля 1935 года.

Предмет из об р етен и я.

1 ф,л а /,Г

Эксперт Я. Л. Tazees

Редактор В. Волков

Тип. „Пе атный Труд". Зак. 337! — 4 "о

<1731

Предлагаемое устройство, имеющее целью образование вихревого движения газов в жаровой трубе топки, состоит из помещенной на внутренней поверхности трубы по винтовой линии огнеупорной вставки с каналом для подвода воздуха в трубу через устроенные на означенной вставке сопла.

На чертеже -схематически изображен продольный разрез трубы с предлагае-

NbIM устройством.

На внутренней поверхности жаровой трубы 7 помещена по винтовой линии огнеупорная вставка 2 с внутренним каналом, снабженным соплами 3.

Воздух, нагнетаемый в канал вставки 2, выходит струями через сопла 3 в жаровую трубу, образуя в ней вихревое движение, способствующее перетиранию и уносу за жаровую трубу твердых частиц, что уменьшает осаждение сажи в трубе.

Устройство для подачи добавочного воздуха в жаровую трубу, отличающееся применением помещенной на внутренней поверхности трубы 1 по винтовой линии огнеупорной вставки 2 с каналом для подвода воздуха через сопла 3 в целях образования вихревого движения газов.
