tiit 426613

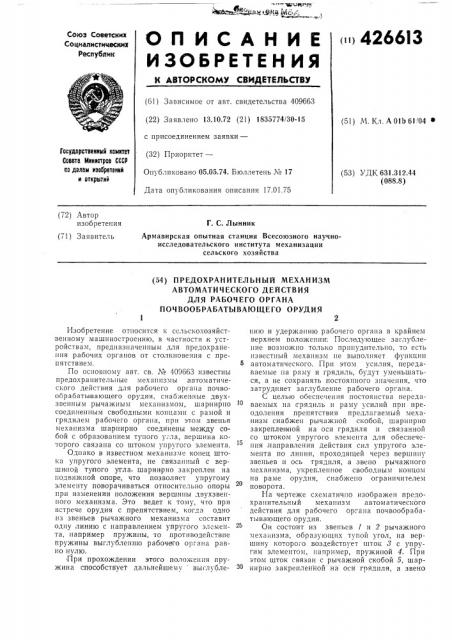

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К ASTOPCHOMY СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистииескмх

Республик (61) Зависимое от авт. свидетельства 409663 (22) Заявлено 13.10,72 (21) 1835774/30-15 с присоединением заявки— (32) Приоритет—

Опубликовано 05.05.74. Бюллетень ¹ 17

Дата опубликования описания 17.01.75 (51) М. Кл. А 01Ь 61/04 +

Государстееннкй комитет

Совета 1йнннстраа NGP аа делам иеааретеннй н открытий (53) УДК 63,1.312.44 (088.8) (72) Автор изобретения

Г. С. Лынник

Армавирская опытная станция Всесоюзного научноисследовательского института механизации сельского хозяйства (71) Заявитель (54) П РЕДОХРАН ИТЕЛ ЬНЬ1Й МЕХАНИЗМ

АВТОМАТ И Ч ЕСКОГО ДЕЙСТВ ИЯ

ДЛЯ РАБОЧЕГО ОРГАНА

ПОЧВООБРАБАТЫВА1ОЩЕГО ОРУДИЯ

Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам, предназначенным для предохранения рабочих органов от столкновения с препятствием.

По основному авт. св. ¹ 409663 известны предохранительные механизмы автоматического действия для рабочего органа почвообрабатывающего орудия, снабженные двухзвенным рычажным механизмом, шарнирно соединенным свободными концами с рамой и грядилем рабочего органа, при этом звенья механизма шарнирно соединены между собой с образованием тупого у;-ла, вершина которого связана со штоком упругого элемента.

Однако в известном механизме конец штока упругого элемента, не связанный с вершиной тупого угла, шарнирно закреплен на подвижной опоре, что позволяет упругому элементу поворачиваться относительно опоры при изменении положения вершины двухзвенного механизма. Это ведет к тому, что при встрече орудия с препятствием, когда одно из звеньев рычажного механизма составит одну линию с направлением упругого элемента, например пружины, то противодействие пружины выглублепшо рабочего органа равto нулю.

При прохождении этого положения пружина способствует дальнейшему выглублению и удержанию рабочего органа в крайнем верхнем положении-. Последующее заглублепие возможно только принудительно, то есть известный механизм не выполняет функции

5 автоматического. При этом усилия, передаваемые на раму и грядиль, будут уменьшаться, а не сохранять постоянного значения, что затрудняет заглубление рабочего органа.

С целью обеспечения постоянства передаваемых на грядиль и раму усилий при преодолении препятствия предлагаемый механизм снабжен рычажной скобой, шарнирно закреплен ной .на оси грядиля и связанной со штоком упругого элемента для обеспечения,направления действия сил упругого элемента по линии, проходящей через вершину звеньев и ось грядиля, а звено рычажного механизма, укрепленное свободным концом

tta раме орудия, снабжено ограничителем поворота.

На чертеже схематично изображен предохранительный механизм автоматического действия для рабочего органа почвообрабатываюшего орудия.

Он состоит из звеньев 1 и 2 рычажного механизма, образующих тупой угол, на вершину которого воздействует шток 8 с упругим элементом, например, пружиной 4. Нр» этом шток связан с рычажной скобой 5, шарнирно закрепленной на оси грядиля, а звено

Предмет изобрете

1. Предохранительный механ тического действия для рабочего

Составитель Б. Нефедов

Техред Л. Акимова

Редактор С. Бычихина

1,орректор И. Симкнна

Заказ 1724/568 Изд. № 827 Тираж 505 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Тпп. Харьк, фил, пред. «Патент»

2 рычажного механизма, укрепленное свободным концом на раме орудия, снаожено упором 6. Рабочий орган 7 расположен на стойке 8.

При работе орудия пружины находятся в пре!дварительно сжатом состоянии, обеспечивая своим давлением через нижнее звено на стойку рабочего органа усилие, равное тяговому сопротивленшо.

При встрече орудия с препятствием (вследствие возрастания усилия) стойка поворачивается назад и вверх, при этом р!!чажшлй механизм сжимает пружинны, и Олагодаря тому, что обеспечивается направление действия упругого элемента по линии, проходящей через вершину звеньев и ось трядиля, после преодоления препятствия, упру возвращает звенья рычажного исходное положение, способствуя заглублению рабочего органа. вообрабатывающего орудия по авт. св.

409663, отличающийся тем, что, с целью обеспечения постоянства передаваемых на грядиль и раму. усилий при преодолении пре5 пятствня, он снабжен рычажной скобой, ш"".рнирно закрепленной на оси грядиля и связанной co;îì упругого элемента для обеспечения направлеш!я действия сил упругого элемента по линии, проходящей через вср10 шину звеньев и ось грядиля.

2. Механизм по п. 1, отличающийсл тем, 1то звено рычажного механизма, укрепленное свободным концом на раме орудия, снабжено ограничителем поворота.
