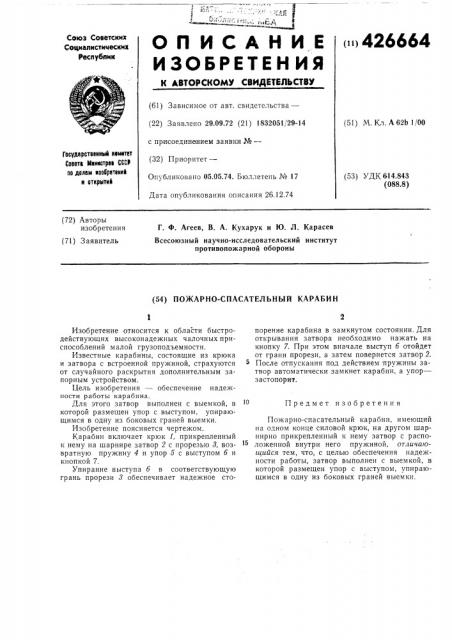

ОПИСАНИЕ ()426664

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К ЯВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено 29.09.72 (21) 1832051/29-14 с присоединением заявки №вЂ” (32) Приоритет—

Опубликовано 05.05.74. Бюллетень № 17

Дата опубликования описания 26.12.74 (51) М. Кл. А 62Ь 1/00

Государственника кемвтет

Совета Менвстрев СССР па делам еаевретевее и атармтвв (53) УДК 614.843 (088.8) (72) Авторы изобретения (71) Заявитель

Г. Ф. Агеев, В. А. Кухарук и Ю. Л. Карасев

Всесоюзный научно-исследовательский институт противопожарной обороны (54) ПОЖАРНО-СПАСАТЕЛ ЬН Ы Й КАРАБ И Н

Изобретение относится к области быстродействующих высоконадежных чалочных приспособлений малой грузоподъемности.

Известные карабины, состоящие из крюка и затвора с встроенной пружиной, страхуются от случайного раскрытия дополнительным запорным устройством.

Цель изобретения — обеспечение надежности работы карабина.

Для этого затвор выполнен с выемкой, в которой размещен упор с выступом, упирающимся в одну из боковых граней выемки.

Изобретение поясняется чертежом.

Карабин включает крюк 1, прикрепленный к нему на шарнире затвор 2 с прорезью 8, возвратную пружину 4 и упор 5 с выступом б и кнопкой 7.

Упирание выступа б в соответствующую грань прорези 8 обеспечивает надежное стопорение карабина в замкнутом состоянии. Для открывания затвора необходимо нажать на кнопку 7. При этом вначале выступ б отойдет от грани прорези, а затем повернется затвор 2.

После отпускання под действием пружины затвор автоматически замкнет карабин, а упор— з а стопор ит.

Предмет изобретения

Пожарно-спасательный карабин, имеющий на одном конце силовой крюк, на другом шарнирно прикрепленный к нему затвор с расположенной внутри него пружиной, отлича ои1ийся тем, что, с целью обеспечения надежности работы, затвор выполнен с выемкой, в которой размещен упор с выступом, упирающимся в одну из боковых граней выемки..426664

Составитель Л. Кузнецов

Техред Е. Борисова

Корректор В. Гутман

Редактор И. Квачадзе

Тяп. Харьк. фил. пред. «Г1атент>

Заказ 1682/542 Изд. № 832 Тираж 506 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4/5
