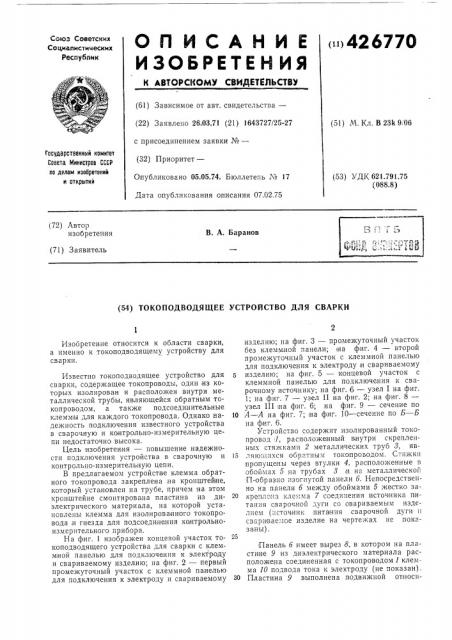

О П И C А Н И Е < >426770

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДНЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства— (22) Заявлено 26. 03.71 (21) 1643727/25-27 с присоединением заявки №вЂ” (32) Приоритет—

Опубликовано 05.05.74. Бюллетень ¹ 17

Дата опубликования описания 07.02.75 (51) М. Кл. В 23k 9, 06

Гасударственный комитет

Совета Министров СССР па делам изобретений и открытий (53) УДК 621.791.75 (088.8) (72) Автор изобретения

В. А. Баранов (71) Заявитель (54) ТОКО ПОДВОДЯЩЕЕ УСТРОЙСТВО ДЛЯ СВАРКИ

Изобретение относится к области сварки, а именно к токоподволящему устройству для сварки.

Известно токополводящее устройство для сварки, содержащее токопроводы, один из которых изолирован и расположен внутри металлической трубы, являющейся обратным токопроводом, а также подсоединительные клеммы для каждого токопровода. Однако надежность подключения известного устройства в сварочную и контрольно-измерительную цепи недостаточно высока.

Цель изобретения — повышение надежности подключения устройства в сварочную и контрольно-измерительную цепи.

В предлагаемом устройстве клемма обратного токопровода закреплена,на кронштейне, который установлен на трубе, причем на этом кронштейне смонтирована пластина из диэлектрического материала, на которой установлены клемма для изолированного токопровода,и гнезда для подсоединения ко нтрольноизмерительного прибора.

На фиг. 1 изображен концевой участок токоподводящего устройства для сварки с клеминой панелью для подключения к электроду и свариваемому изделию; на фиг. 2 — первый промежуточный участок с клеммной панелью для подключения к электроду и свариваемому изделию; на фиг. 3 — промежуточный участок без клеммной панели; на фиг. 4 — второй промежуточный участок с клеммной панелью для подключения к электроду и свариваемому в изделию; на фиг. 5 — концевой участок с клеммной панелью для подключения к сварочному источнику; на фиг. 6 — узел 1 на фиг.

1; на фиг. 7 — узел II на фиг. 2; на фиг. 8— узел III на фиг. 6; на фиг. 9 — сечение по

10 А — А на фиг. 7; на фиг. 10 — сечение по Б — Б на фиг. 6.

Устройство содержит изолированный токопровод 1, расположенный внутри скрепленных стяжками 2 металлических труб 8, яв15 ляюц1нхся обратным токопроводом. С гaH

П-образно изогнутой панели б, Непосредственно на панели б между обоймами 5 жестко за2о кречл.-.на клемма 7 соединения и сточника питан IB сварочной дуги со свариваемым изделием (источник питания сварочной дуги н свариваемое изделие на чертежах не показаны).

Панель б имеет вырез 8, в котором на пластине 9 из диэлектрического материала расположена соединенная с токопроводом 1 клемма 10 подвода тока к электроду (не показан) .

ЗО Пластина 9 выполнена подвижной относи426770

Фиг 2 тельно панели б благодаря направляющим пазам 11, предусмотренным в панели б,,и крепится к панели 6 болтами 12. Клемма 10 снабжена расположенными в углублении 18 пластины 9 наконечниками 14 с гнездами 16 и 16, выполненными для подключения контрольно-измер ительного прибора (вилка для подключения контроль|но-измерительных цепей показана оплошными тонкими линиями на фиг. 8 и 10). В местах соединения токопроводов 1 крепление труб

8 между собой может быть осущесгвлено посредством стяжек 17 и кожухов 18, которые могут быть заменены панелями 6. Кроме того, на концевых участках токоподводящего устройства панели б могут быть прикреплены к трубе 8 кронштейнами 19 или прямыми невыступающими за панель б стяжками 20 (фиг. 5).

Работает токоподводящее устройство для сварки следующим образом. Токопроводы 1 и трубы 8 соединяют между собой с помощью панелей б и кожухов 18.,Количество и расположение панелей б, кожухов 18, труб 8 и токопроводов 1 определяют в зависимости от мест сосредоточения и последовательности ведения сварочных работ с учетом нормированных потерь напряжения в устройстве и качественного проведения контрольных измерений.

Устройство клеммами 7 и 10 панели 6 то.копроводного участка, показанного, например, на фиг. 5, подключают к сварочному источни5 ку, а клеммами 7 и 10 панелей б одного из токопроводных участков, показанных на фиг.

1, подключают к электроду и свариваемому изделию. Контроль и измерение параметров сварочной цепи ведут, используя гнезда 16 и

1о 16

Предмет изобретения

Токоподводящее устройство для сварки, содержащее токопроводы, один,из которых изолирован и расположен внутри металлической трубы, являющейся обратным токопроводом, а также подсоединительные клеммы для каждого токопровода, отличающееся тем, 20 что, с целью повышения надежности подключения устройства в сварочную и контрольноизмеритель ную цепи, клемма обратного токопровода закреплена на кронштейне, который установлен на трубе, причем на этом кронштейне смонтирована пластина из диэлектрического материала, на которой установлены клемма для изолированного токопровода .и гнезда для подсоединения контрольно-измерительного прибора.

426770

Узел Ш

8-Б

Юаг В
