Реферат

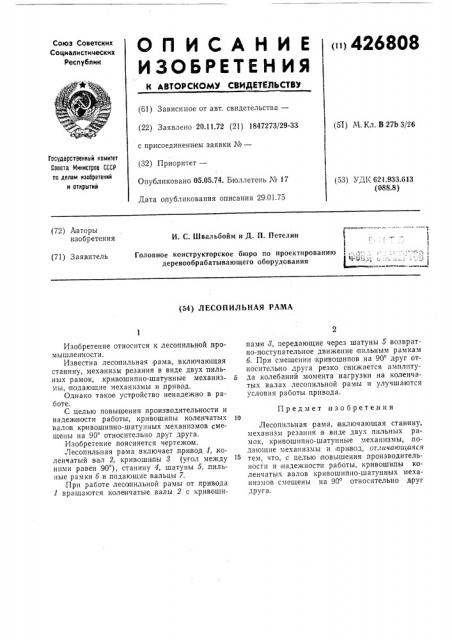

О П И С А Н И Е « 426808

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социапистических

Респубпик (61) Зависимое от авт. свидетельства— (22) Заявлено 20.11.72 (21) 1847273/29-33 с присоединением заявки №вЂ” (32) Приоритет—

Опубликовано 05.05.74. Бюллетень ¹ 17

Дата опубликования описания 29.01.75 (51) М. Кл. В 27Ь 3/26

Гасударственный комитет

Совета Министров СССР ао делам изобретений и открытий (53) УДК 621.933.613 (088.8) (72) А вторы изобретения

И. С. Швальбойм и Д. H. Петелин

Головное конструкторское бюро по проектированию деревообрабатывающего оборудования (71) Заявитель (54) ЛЕСОПИЛЬНАЯ РАМА

Предмет изо бретен ня

Изобретение относится к лесопильной промышленнос,ти.

Известна лесопильная рама, включающая станину, меха янам резания в виде двух пильных рамок, кривошипно-шатунные механизмы, подающие механизмы и привод.

Однако такое устройство ненадежно в работе.

С целью повышения производительности и надежности работы, кривошипы коленчатых ва "IGIB кривошипно-шатунных механизмов смещены на 90 относительно друг друга.

Изобретение поясняется чертежом.

Лесопильная рама включает привод 1, коленчатый вал 2, кривошипы 3 (угол между ними равен 90 ), станину 4, шатуны 5, .пильные рамки б и подающие вальцы 7.

При работе лесопильной рамы от привода

1 вращаются коленчатые валы 2 с кривошипами 8, передающие через шатуны 5,возвратно-поступательное движение ппльным рамкам б. При смещении кривошипов на 90 друг относительно друга резко снижается амплпту5 да колебаний момента нагрузки на коленчатых валах лесопильной рамы и улучшаются условия работы привода.

Лесопильная рама, включающая станину, механизм резания в виде двух пнльных рамок, кривошипно-шатунные механизмы, лодающие механизмы и привод, отличаюи1аяся тем, что, с целью повышения производительности и надежности работы, кривошипы коленчатых валов кривошипно-шатунных механизмов смещены на 90 относительно друг друга.

426808

Составитель Г. Черникова

Техред Г. Васильева

Редактор Г. Кузьмина

Корректор И. Симкина

THH. XQpbK. фил. пред. «Патентъ

Заказ 1734/467 Изд. № 791 Тираж 565 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, K-35, Раушская наб., д. 4/5
