Реферат



Эоефеюэмаа

МЧфме%е-км и идсема ,ффффвезЕиа М ()4268)4

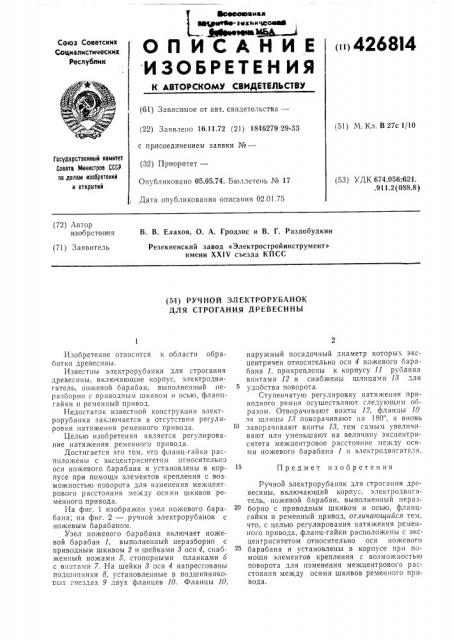

ОПИСАНИЕ

ИЗОЬГЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства— (51) М. Кл. В 27с 1/10 (22) Заявлено 16,11.72 (21) 1846279 29-33 с присоединением заявки №вЂ” (32) Приоритет—

Опубликовано 05.05.74. Бюллетень № 17

Дата опубликования описания 02.01.75

Государственный комитет

Ивата Мииистроа СССР по делам изобретений и открытий (53) УДК 674.056:621. .911.2 (088.8) (72) Автор изоб р е тел ли я

В. В. Елахов, О. А. Гродзис и В. Г. Раздсбудкин

Резекненский завод «Электростройинструмент» имени ХХ1Ч съезда КПСС (71) Заявитель (54) РУЧ НОЙ ЭЛЕКТРОРУБАНОК

ДЛЯ СТРОГАНИЯ ДРЕВЕСИНЪ1

Изобретение относится к области ооработки древесины.

Известны электрорубанки для строгания древесины, включающие корпус, электродвигатель, ножевой барабан, выполненный неразборно с приводным шкивом и осью, фланцгайки и ременный привод.

Недостаток известной конструкции электроруоанка заключается в отсутствии регулировки натяжения ременного привода.

Целью изобретения является регулирование натяжения ременного привода.

Достигается это тем, что фланц-гайки расположены с эксцентриситетом относительно оси ножевого оарабана и установлены в корпусе при помощи элементов крепления с возможностью поворота для изменения межцентрового расстояния между осями шкивов ременного. привода.

На фиг. 1 изображен узел ножевото барабана; на фиг. 2 — ручной электрорубанок с ножевым барабаном.

Узел ножевого барабана включает ножевой барабан 1, выполненный неразборно с приводным шкивом 2 и шейками 8оси4,,снабженный ножами 5, стопорными планками 6 с винтами 7. На шейки 8 оси 4 напрессованы подшипники 8, установленные в подшипникопых гнездах 9 двух фланцев 10. Фланцы 10, наружный посадочный диаметр которых эксцентричен относительно осн 4 ножевого барабана 1, прикреплены к корпусу 11 рубанка винтами 12 и снабжены шлицами 18 для удобства поворота.

Ступенчатую регулировку натяжения приводного ремня осуществляют следующим опразом. Отворачивают винты 12, фланцы 10 за шлицы 18»а 180, и вновь заворачивают винты 18, тем самым увеличивают или уменьшают на величину эксцентриситета межцентровое расстояние между осями ножевого барабана 1 и электродвигателя.

15 Предмет изобретения

Ручной электрорубанок для строгания древесины, включающий корпус, электродвигатель, ножевой барабан, выполненный неразборно с приводным шкивом и осью, фланцгайки и ременный привод, отличающийся тем, что, с целью регулирования натяжения ременного привода, фланц-гайки расположены с эксцентриситетом относительно оси ножевого барабана и установлены в корпусе при помощи элементов крепления с возможностью поворота для изменения межцентрового расстояния между осями шкивов ременного привода.

426814 д >0
