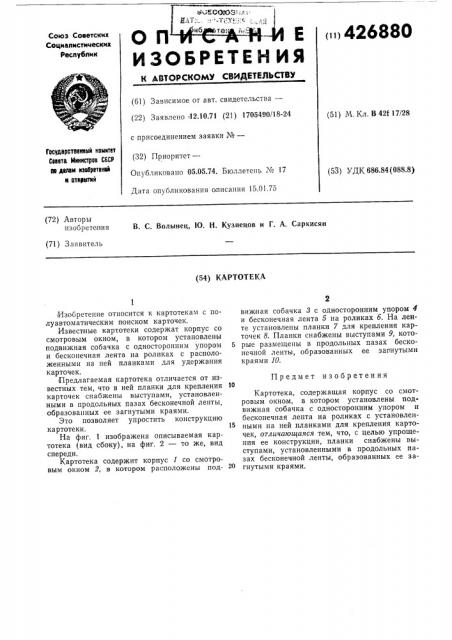

(ii)426880
О П:Н-И Е
ИЗОБРЕТЕН ИЯ
Союз Советских
Социалистических
Реслублик
К АВТОРСКОМУ СВИДЕТЕЯЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено i12.10.71 (21) 1705400/18-24 с присоединением заявки №вЂ” (32) Приоритет— (51) М. Кл. В 42f 17/28
Государстаеннмй комитет
Совета Министров CGCP ао делам изобретений м отирмтий
Опубликовано 05.05.74. Бюллетень ¹ 17 (53) УДК 686.84 (088.8) Дата опубликования описания 15.01.75 (72) Авторы изобретен.ия
В. С. Волынец, 1О. Н. Кузнецов и Г. А. Саркисян (71) Заявитель (54) КАРТОТЕКА!
Изобретение относится к картотекам с полуавтоматическим поиском карточек.
Известные картотеки содержат корпус со смотровым окном, в котором установлены подвижная собачка с односторонним упором и бесконечная лента на роликах с расположенными на ней планками для удержания карточек.
Предлагаемая картотека отличается от известных тем, что в ней планки для крепления карточек снабжены выступами, установленными в продольных пазах бесконечной ленты, образованных ее загнутыми краями.
Это позволяет упростить конструкцию картотеки.
На фиг. 1 изображена описываемая картотека (вид сбоку), на фиг. 2 — то же, вид спереди.
Картотека содержит корпус 1 со смотровым окном 2, в котором расположены под2 вижная собачка 8 с односторонним упором 4 и бесконечная лента 5 на роликах б. На ленте установлены планки 7 для крепления карточек 8. Планки снабжены выступами 9, кото5 рые размещены в продольных пазах бесконечной ленты, образованных ее загнутыми краями 10.
Предмет изобретения
Картотека, содержащая корпус со смотровым окном, в котором установлены подвижная собачка с односторонним упором и бесконечная лента на роликах с установленными на ней планками для крепления карточек, отличающаяся тем, что, с целью упрощения ее конструкции, планки снабжены выступами, установленными в продольных пазах бесконечной ленты, образованных ее загнутыми краями.
426880
Риг. f
el/z 2
