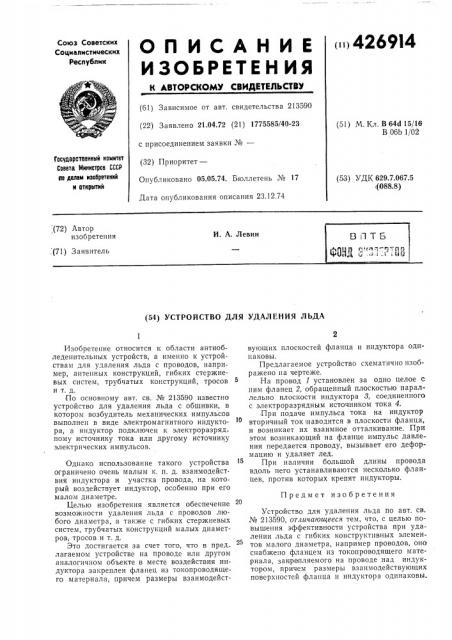

ОПИСАНИЕ 426914
ИЗОБРЕТЕН ИЯ
Союз Советских
Социалистимеских
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства 213590 (22) Заявлено 21.04.72 (21) 1775585/40-23 с присоединением заявки №вЂ” (32) Приоритет—
Опубликовано 05.05.74. Бюллетень № 17
Дата опубликования описания 23.12.74 (51) М. Кл. В 64d 15/.16
В 06b 1/02
Государственный комитет
Совета Министров СССР
60 делам изобретений и открытий (53) УДК 629.7.067.5 (088.8) (72) Автор изобретения
И. А. Левин,(71) Заявитель (54) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ЛЪДА
Предмет изобретения
Изобретение относится к области антиобледенительных устройств, а именно к устройствам для удаления льда с проводов, например, антенных конструкций, гибких стержневых систем, трубчатых конструкций, тросов и т. д.
По основному авт. св. № 213590 известно устройство для удаления льда с обшивки, в котором возбудитель механических импульсов выполнен в виде электромагнитного индуктора, а индуктор подключен к электроразрядному источнику тока или другому источнику электрических импульсов.
Однако использование такого устройства аграничено очень малым к. п. д. взаимодействия индуктора и участка провода, на который воздействует индуктор, особенно при его малом диаметре.
Целью изобретения является обеспечение возможности удаления льда с проводов любого диаметра, а также с гибких стержневых систем, трубчатых конструкций малых диаметров, тросов и т. д.
Это достигается за счет того, что в пред лагаемом устройстве на проводе или другом аналогичном объекте в месте воздействия индуктора закреплен фланец из токопроводящего материала, причем размеры взаимодействующих плоскостей фланца и индуктора одинаковы.
Предлагаемое устройство схематично изображено на чертеже.
На провод 1 установлен за одно целое с пим фланец 2, обращенный плоскостью параллельно плоскости индуктора 8, соединенного с электроразрядным источником тока 4.
При подаче импульса тока на индуктор вторичный ток 1наводится в плоскости фланца, и возникает их взаимное отталкивание. При этом возникающий на фланце импульс давления передается проводу, вызывает его деформацию и удаляет лед.
При наличии большой длины провода вдоль него устанавливаются несколько фланцев, против которых крепят индукторы.
Устройство для удаления льда по авт. св. № 213590, отличающееся тем, что, с целью повышения эффективности устройства при удалении льда с гибких конструктивных элементов малого диаметра, например проводов, оно снабжено фланцем из токопроводящего материала, закрепляемого на проводе над индуктором, причем размеры взаимодействующих поверхностей фланца н индуктора одинаковы.
426914
Редактор Е. Братчикова
Корректор И. Симкина
Заказ 1669/525 Изд. ¹ 815 Тпраьк 506 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, )К-35 Раушская наб., д. 4/5
Тив. Хапьк. фил. пред. «Патент>
Составитель А. Цофин
Техрсд Г. Васильева
