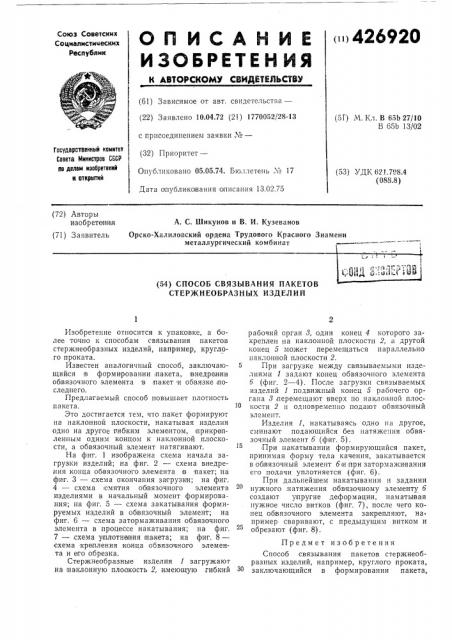

<>426920

Союз Советских

Социалистических

Республик

ОЛ ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено 10.04.72 (2! ) 1770052/28-13 с присоединением заявки ¹â€” (32) Приоритет—

Опубликовано 05.05.74. Бюллетень ¹ 17

Дата о публико1вания о писания 13.02.75 (51) М. Кл. В 65Ь 27/10

В 65b 13/02

Государственный комитет

Совета 1йинистрав CGCP i

1 по делам иэооретений и, отярытий (53) УДК 62 1.708.4 (088.8) (72) Авторы изобретения (71) Заявитель

A. С. 1дикунов и В. И. Кузеванов

Орска-Халиловский ордена Трудового Красного Знамени металлургический комбинат (54) СПОСОБ СВЯЗЫВАНИЯ ПАКЕТОВ

СТЕРЖНЕОБРАЗНЫХ ИЗДЕЛИЙ

Изобретение относится к упаковке, а более точно к способам связывания пакетов стержнеобразных изделий, например, круглого проката.

Известен аналогичный способ, заключаю- 5 щийся iB формировании пакета, внедрении обвязочного элемента в пакет и обвязке последнего.

Предлагаемый способ повышает плотность пакета. 10

Это достигается тем, что пакет формируют на наклонной плоскости, накатывая изделия одно на другое пибким элементом, прикрепленным одним концом к наклонной плоскости, а обвязочный элемент натягивают.

I5

На фиг. 1 изображена схема начала загрузки изделий; на фиг. 2 — схема внедрения конца обвязочного элемента е пакет; на фиг. 3 — схема окончания за грузтси; на фиг.

4 — схема,омятия об вязочного элемента изделиями в начальный момент формирования; на фиг. 5 — схема закатывания формируемых изделий в об вязочный элемент; на фиг. 6 — схема затормаживания обвязочного элемента в процессе накатывания; на фиг.

7 —,схема у плотнения пакета; на фиг. 8— схема крепления конца обвязо чного элемента и его обрезка.

Стержнеобразные изделия 1 загружают на наклонную плоскость 2, имеющую, гибкий рабочий орган 8, один конец 4 которого закреплен на наклонной плоскости 2, а другой конец 5 может перемещаться параллельно наклонной плоскости 2.

При загрузке между связываемыми изделиями 1 задают конец обвязочного элемента б (фиг. 2 — 4) . После загрузки связываемых изделий 1 подвижный конец 5 рабочего органа 8,перемещают вверх по наклонной,плоскости 2 и одновременно подают обвязочный элемент.

Изделия 1, накатываясь одно на другое, сминают подающийся без натяжения обвязочный элемент б (фиг. 5).

При накатывании формирующийся пакет, принимая форму тела качения, закатывается в обвязочный элемент б и отри затормаживании его подачи уплотняется (фиг. 6).

При дальнейшем накатывании и задании нужного, натяжения обвязочному элементу t7 создают упругие деформации, наматывая нужное число витков (фиг. 7), после чего конец об вязочного элемента за крепляют, на. пример сваривают, с предыдущим витком и обрезают (фиг. 8).

Предмет изобретения

Способ связывания пакетов стержнеобразных изделий, например, круглого проката, заключающийся в формировании пакета, 42692О внедрении обвязочного элемента в пакет и обвязке последнего, отличающийся тем, что, с целью повышения плотности пакета, последний формируют на наклонной плоскости, накатывая изделия одно на другое гибким элементом, прикрепленным одним концом к наклонной плоскости, а обвяз очный элемент натягивают.
