Союз Советских

Социалистических

Республик

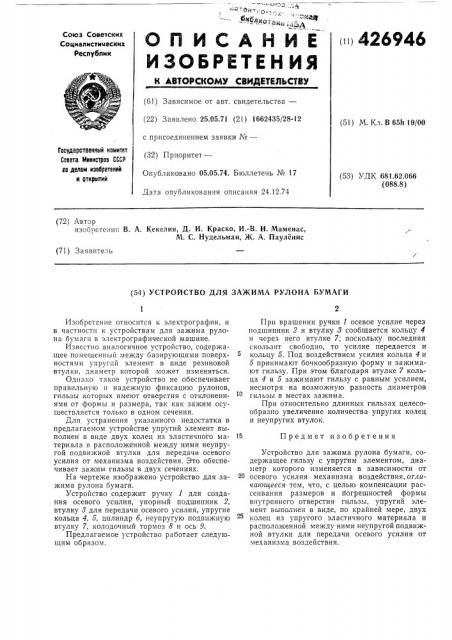

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено 25.05.71 (21) 1662435/28-12 с присоединением заявки ¹â€” (32) Приоритет—

Опубликовано 05.05.74. Бюллетень № 17

Дата опубликования описания 24.12.74 (51) М. Кл. В 65h 19/00

Государственный комитет

Совета Министров СССР па делам иэооретений и открытий (53) УДК 681.62.066 (088,8) (72) Автор изобретения В. A. Кекелия, Д. И. Краско, И.-В. И. Маменас, М. С, Нудельман, Ж. A. Пауленис (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАЖИМА РУЛОНА БУМАГИ

Изобретение относится к электрографии, и в частности к устройствам для зажима рулона бумаги в электрографической машине.

Известно аналогичное устройство, содержащее помещенный между базирующими поверхностями упругий элемент в виде резиновой втулки, диаметр которой может изменяться.

Однако такое устройство не обеспечивает правильную и надежную фиксацию рулонов, гильзы которых имеют отверстия с отклонениями от формы и размера, так как зажим осуществляется только в одном сечении.

Для устранения указанного недостатка в предлагаемом устройстве упругий элемент выполнен в виде двух колец из эластичного материала и расположенной между ними неупругой подвижной втулки для передачи осевого усилия от механизма воздействия. Это обеспечивает зажим гильзы в двух сечениях.

На чертеже изображено устройство для зажима рулона бумаги.

Устройство содержит ручку 1 для создания осевого усилия, упорный подшипник 2, втулку 3 для передачи осевого усилия, упругие кольца 4, 5, цилиндр б, неупругую подвижную втулку 7, колодочный тормоз 8 и ось 9.

Предлагаемое устройство работает следующим образом.

При вращении ручки 1 осевое усилие через подшипник 2 и втулку 8 сообщается кольцу 4 и через него втулке 7; поскольку последняя скользит свободно, то усилие передается и кольцу 5. Под воздействием усилия кольца 4 и

5 принимают бочкообразную форму и зажимают гильзу. При этом благодаря втулке 7 кольца 4 и 5 зажимают гильзу с равным усилием, несмотря на возможную разность диаметров гильзы в местах зажима.

При относительно длинных гильзах целесообразно увеличение количества упругих колец и неупругих втулок.

15 Предмет изобретения

Устройство для зажима рулона бумаги, содержащее гильзу с упругим элементом, диаметр которого изменяется в зависимости от

20 осевого усилия механизма воздействия, отлича ощееся тем, что, с целью компенсации рассеивания размеров и погрешностей формы внутреннего отверстия гильзы, упругий элемент выполнен в виде, по крайней мере, двух колец из упругого эластичного материала и расположенной между ними неупругой подвижной втулки для передачи осевого усилия от механизма воздействия.
