Способ получения соединений фосфора и бора

Способ получения соединений фосфора и бора

Иллюстрации

Показать все

Реферат

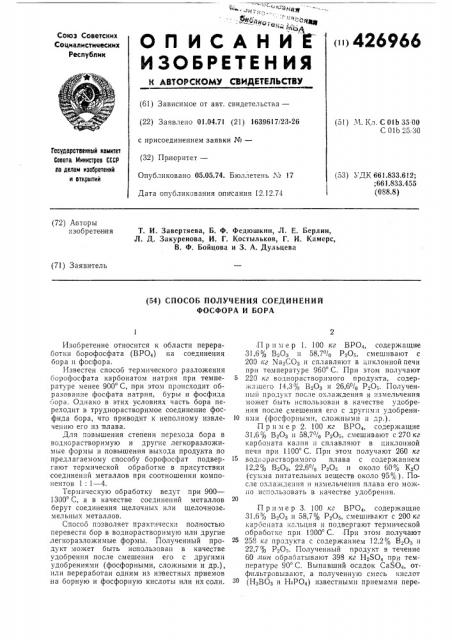

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Совэ Советских

Социалистимеских

Республик

<>426966

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено 01.04.71 (21) 1639617/23-26 с присоединением заявки №вЂ” (32) Приоритет—

Опубликовано 05.05.74. Бюллетень М 17

Дата опубликования описания 12.! 2.74 (51) М. Кл. С 01Ь 35 00

С 01b 25:30

Государственный комитет

Совета Иииистрое СССР ао делам изобретений и открытий (53) УДК 661.833.612;

;661.833.455 (088.8) (72) Авторы и зоб р ете н|ия

Т. И. Завертяева, Б. Ф. Федюшкин, JI. Е, Берлин, Л. Д. Закуренова, И. Г. Костыльков, Г. И. Камерс, В. Ф. Бойцова и 3. A. Дульцева (71) Заявитель (54) СПОСОБ ПОЛУЧЕНИЯ СОЕДИНЕНИЙ

ФОСФОРА И БОРА

Изобретение относится к области переработки борофосфата (ВРО4) на соединения бора и фосфора.

Известен способ термического разложения борофосфата карбонатом натрия при температуре менее 900 С, при этом происходит ооразование фосфата натрия, буры и фосфида бора. Однако в этих условиях часть бора переходит в труднорастворимое соединение фосфида бора, что приводит к неполному извлечению его из плава.

Для повышения степени перехода бора в воднорастворимую и другие легкоразложимые формы и повышения выхода продукта по предлагаемому способу борофосфат подвергают термической обработке в присутствии соединений металлов при соотношении компонентов 1: 1 — 4.

Термическую обработку ведут при 900—

1300 С, а в качестве соединений металлов берут соединения щелочных или щелочноземельных металлов.

Спосоо позволяет практически полностью перевести оор в воднорастворимую или другие легкоразложимые формы. Полученный продукт может быть использован в качестве удобрения после смешения его с другими удобрениями (фосфорными, сложными и др.), или переработан одним из известных приемов на борную и фосфорную кислоты или их соли.

Пример 1. 100 кг ВР04, содержащие

31,6% ВгОз и 58,7о/о РгО„, смешивают с

200 кг МагСОз и сплавляют в циклонной печи при температуре 960 С. При этом получают

5 220 кг воднораствор амого продукта, содержащего 14,3"",/о ВгОз и 26 бо/о Р О„. Полученный продукт после охлаждения и измельчения может быть использован в качестве удобрения после смешения его с другнмн удобрени10 ями (фосфорными, сложными и др.). ,П р н м е р 2. 100 кг ВРО,, содержащие

31,6% ВгОз и 58,7 /о P20,-, смешивают с 270 кг карбоната калия и сплавляют в циклонной печи при 1100 С. При этом получают 260 кг водьорастворимого плава с содержанием

12 2% ВгОз 22 бо/о РгО" и около 60о/о КгО (сумма питательных веществ около 95%). После охлаждения и измельчения плава его можlio испэльзовать в качестве удобрения.

П р» м е р 3. 100 кг ВРО4, содержащие

31,6 /о В Оз и 58 7% РгОз, смешивают с 200 кг карбоната кальция и подвергают термической обработке при. 1000 С. При этом получают

258 кг продукта с содержанием 12,2 о Вг03 и

22,7% РгОз. Полученный продукт в течение

60 пин обрабатывают 398 кг H SO4 при температуре 90 С. Выпавший осадок CaSO4, отфильтровывают, а полученную смесь кислот (НзВОз и НзРО4) известными приемами пере426966

Предмет изобретения

Сост а в ител ь В. Вас ил ье ва

Техред Е. Борисова

Редактор О. Филиипова

Корректор В. Гутман

Заказ 1671/529 Изд. И 829 Тираж 537 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, K-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент» рабатывают HB их соли или свежий борофосфатный катализатор.

1. Способ получения соединений фосфора и бора путем термической обработки борофосфата в присутствии соединений металлов, отличающийся тем, что, с целью повышения степени перехода бора в воднорастворимую и другие легкоразложимые формы и повышения выхода продукта, соотношение исходных компонентов берут по рядка 1: 1 — 4, 2. Способ по п. 1, отличающийся тем, что термическую обработку ведут при температуре 900 — 1300 С, а в качестве соединений металлов берут соединения щелочных или щелочноземельных металлов.
