Компаунд для пропитки изоляцииэлектрокабелей

Компаунд для пропитки изоляцииэлектрокабелей

Иллюстрации

Показать все

Реферат

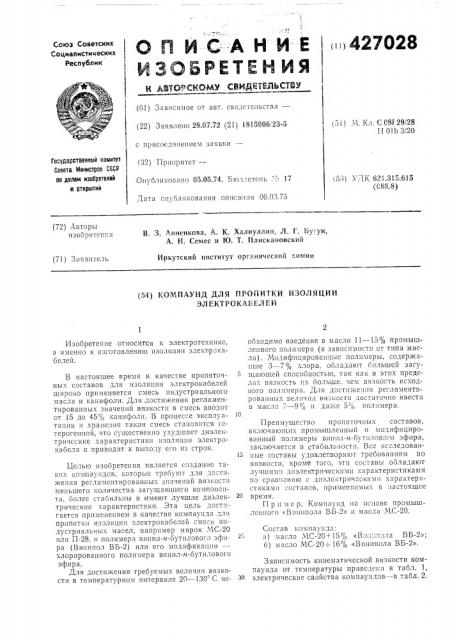

(С Л И С-А Н И-Е < (1427028

Союз Советских

Социалистииеских

Республик

ИЗОБРЕТЕИ ИЯ

К АВТОе -СЕОМу СВМдЕеЕДЬС7ВМ (61) Зависимое от авт. свидстсльства— (5!) У1 Кл (;08f 29/28

1-1 О! Ь 3/20

1 (22) Заявлено 28.07.72 (21) 1815996. 23-5 с присоединением заявки ——

Государственный комитет

Совета Министров С6СР по делам изооретений и ОткрытиЙ (32) П р((о ритст—

Онуоликовапо 05,05.74. Б(ог(лстснь,.,"» 17

Дата опубликования описа((;(я 06.03.75 (53) УДК 621.315.615 (088.8) (72) Авторы изооретенил

В. 3. /-,нненкова, А. К. Халиуллин, Л. Г. Byгун, A. H. Семес и 1О. T. Плискановский

Иркутский институт органической химии (71) 3a"";â(»Tåëü (54) КОМПАУНД ДЛЯ ПРОПИТКИ ИЗОЛЯЦИИ

ЭЛ ЕКЧ РОКАБЕЛ ЕИ

Изобретение относится к электротехнике, а именно к изготовлению изоляции электрокабелей.

В настоящее время в качестве пропиточF1((x составов для изоляции электрокабелей широко применяетсл смесь индустриального масла и канифоли. Длл достижения регламентированных значений вязкости в смесь .вводят от 15 до 45% канифоли. В процессе эксплуа- 1О танин и хране((Ил такая СмЕСь станОвитСя (Стерогенной, что существенно ухудшает диэлектричсские характеристики изоляции электрокабсля и приводит к выходу его из строя.

Целью изобретения является создание таких ко1(гах ндал, которые требуют для достижения регламсг(тированн!ях значений вязкости меньшего количества загущающего компо (p((та, более стаоильны и имеют лучшие диэлектрические характеристики. 3Т3 цель достигается применением в качестве компаунда дл,i

IIpoIIF(T( ра (Винипол ВБ-2) или его модификации— хлорирова!гного полимера винил-и-бутилового эфира.

Для достижения требуемых величин вязкости в температурном интервале 20 — 130 С нсобходимо введение в масло 11 — 15% промышленного полимера (в зависимости от типа мас1a) . Модифпцировап1! "iс пол!(х(ерь(, соде1(жа(цпе 3 — 7% .;лора, ооладают большей загущающей способностью, так как в этих пределах вязкость пх больше, чем вязкость исходного полимера. Для достпже!!Ия регламентированных вел!(ч(»н вязкости достаточно ввести в масло — 9% и даже 5,1 полимера.

Преимущество пропиточных составов, включающих промышленный и модифицированный полимеры винил-и-бут!(лового эфира, заключается в стабнль(!ост((. Все исследованные составы удовлетворгпот требоваш(ям по вязкости, кроме того, этп составы ооладают лучшпмп диэлектрическими характеристиками по сравl(ниlо с диэлcкTрич сKI(!1(.арактер(!стнками составов, при!еняем(!х в:(астоящсе время.

П р и м с р. Компаунд на основе промышленного «Випипола ВБ-2» и масла МС-20.

Состав компаунда: а) масло МС-20+150/ «В;!н.: пола ВБ-2»; б) масло МС-20 — 16% «Вин ВБ-2».

Зависимость кинематичсской вязкости компаунда от температуры приведена в табл. 1, электрические свойства компаундов--в табл. 2.

427028

Таблица 1

Кипе;! атн lQCI;153 BSI31(GCTb, Температура, С

Компауч д!

70 120 !30

1!

20 50

Масло МС-20+15 промышленного

«Впнппола !3Á-2»! 3347

26,59

390,3

32,56! 62,67

Масло МС-20+16, промышлеш!ого

«Впшшола ВБ-2»

3608

465,1

189,7

29,02

38,01

Масчо+каппфоль (регламентпрова1шые требования к промышленному пропиточному составу) 400 — 300

1000

200 — 150

40 — 30 30 — 20

Таблица 2

Температура, С

Компаунд

70

70

Масло МС-20+15% «Винипола ВБ-2»

0,0007

0,005

2,35

2,30

Масло+канн<1юль (заводской проппточпый состав) 0,009, 0,018!

Предмет изобретения

Составитель А. Рожков

Техред Е. Борисова

Редактор Л. Ушакова

Корректор И. Симкина

Заказ 1667/530 Изд. ¹ 833 Тираж 565 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент».

Применение смеси, содержащей 84 — 95,е ипдустриальных масел (например, марок

Тангенс угла диэлек- Диэлектрическая трических потерь проницаемость

МС20 или П28) и 5 — 16% полимера винил-н-бутило вого эфира (на1пример, Винипол

ВБ-2) или его хлорпроизводного в качестве компаунда для пропитки изоляции электрокабелей.
