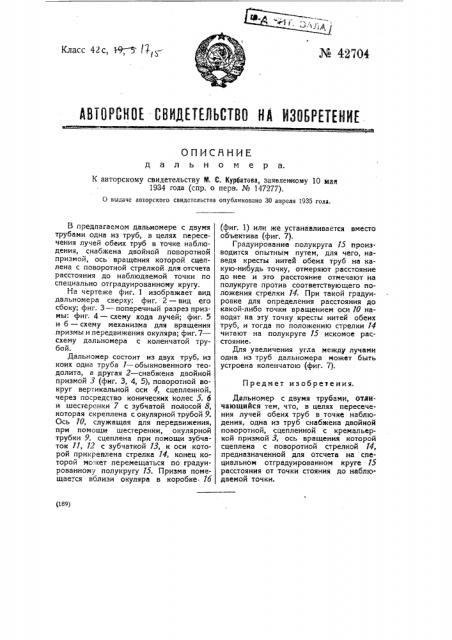

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

OHHCRHHE д а л ь н о м е р а.

К авторскому свидетельству M. С. Курбатова, заявленному 10 мая

1934 года (спр. о перв. № 147277).

О выдаче авторского свидетельства опубликовано 30 апреля 1935 года.

Предмет изобретения. (189) В предлагаемом дальномере с двумя трубами одна из труб, в целях пересечения лучей обеих труб в точке наблюдения, снабжена двойной поворотной призмой, ось вращения которой сцеплена с поворотной стрелкой для отсчета расстояния до наблюдаемой точки по специально отградуированному кругу.

На чертеже фиг. 1 изображает вид дальномера сверху; фиг. 2 — вид его сбоку; фиг. 3 — поперечный разрез призмы: фиг. 4 — схему хода лучей; фиг. 5 и б — схему механизма для вращения призмы и передвижения окуляра; фиг. 7— схему дальномера с коленчатой трубой.

Дальномер состоит из двух труб, из коих одна труба !†обыкновенного теодолита, а другая 2 — снабжена двойной призмой 3 (фнг. 3, 4, 5), поворотной вокруг вертикальной оси 4, сцепленной, через посредство конических колес 5, б и шестеренки 7 с зубчатой полосой 8, которая скреплена с окулярной трубой 9.

Ось 10, служащая для передвижения, при помощи шестеренки, окулярной трубки 9, сцеплена при помощи зубчаток 11, L> с зубчаткой 13, к оси которой прикреплена стрелка 14, конец которой может перемещаться по градуированному полукругу 15. Призма помещается вблизи окуляра в коробке. 16 (фиг. 1) или же устанавливается вместо объектива (фиг. 7).

Градуирование полукруга 15 производится опытным путем, для чего, наведя кресты нитей обеих труб на какую-нибудь точку, отмеряют расстояние до нее и это расстояние отмечают на полукруге против соответствующего положения стрелки 14. При такой градуировке для определения расстояния до какой-либо точки вращением оси 10 наводят на эту точку кресты нитей обеих труб, и тогда по положению стрелки 14 читают на полукруге 15 искомое расстояние.

Для увеличения угла между лучами одна из труб дальномера может быть устроена коленчатою (фиг. 7).

Дальномер с двумя трубами, отличающийся тем, что, в целях пересечения лучей обеих труб в точке наблюдения, одна из труб снабжена двойной поворотной, сцепленной с кремальеркой призмой 3, ось вращения которой сцеплена с поворотной стрелкой 14, предназначенной для отсчета на специальном отградуированном круге 15 расстояния от точки стояния до наблюдаемой точки.
