Электролит для электрохимического растворениязолотых покрытий

Электролит для электрохимического растворениязолотых покрытий

Иллюстрации

Показать все

Реферат

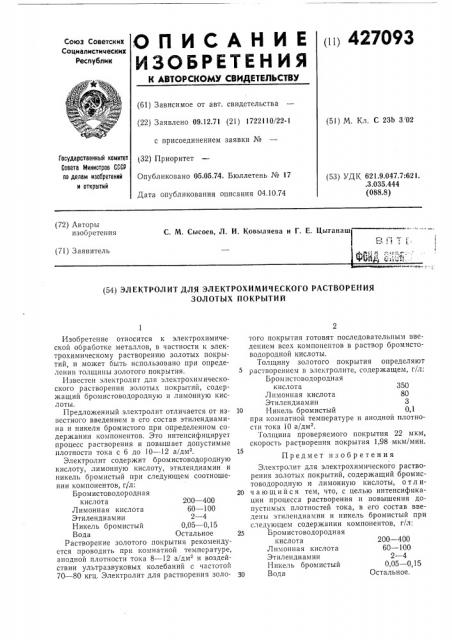

(») 427093

Союз Советских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 09.12.71 (21) 1722110/22-1 (51) М. Кл. С 23Ь 3 02 с присоединением заявки №

Гасударственный камитет

Савета Министрав СССР па делам изааретений и аткрытий (32) Приоритет

Опубликовано 05.05.74. Бюллетень № 17

Дата опубликования описания 04.10.74 (53) УДК 621.9.047.7:621. .3.035.444 (088.8) (72) Авторы изобретения

С. М. Сысоев, Л. И. Ковыляева и Г. E. Цыганаш (71) Заявитель (54) ЭЛЕКТРОЛИТ ДЛЯ ЭЛЕКТРОХИМИЧЕСКОГО РАСТВОРЕНИЯ

ЗОЛОТЫХ ПОКРЫТИЙ

Изобретение относится к электрохимической обработке металлов, в частности к электрохимическому растворению золотых покрытий, и может быть использовано при определении толщины золотого покрытия.

Известен электролит для электрохимическоского растворения золотых покрытий, содержащий бромистоводородную и лимонную кислоты, Предложенный электролит отличается от известного введением в его состав этилендиамина и никеля бромистого при определенном содержании компонентов. Это интенсифицирует процесс растворения и повышает допустимые плотности тока с 6 до 10 — 12 а/дм .

Электролит содержит бромистоводородную кислоту, лимонную кислоту, этилендиамин и никель бромистый при следующем соотношении компонентов, г/л:

Бромистоводородная кислота 200 †4

Лимонная кислота 60 — 100

Этилендиамин 2 — 4

Никель бромистый 0,05 — 0,15

Вода Остальное

Растворение золотого покрытия рекомендуется проводить при комнатной температуре, анодной плотности тока 8 — 12 а/дм и воздействии ультразвуковых колебаний с частотой

70 — 80 кгц. Электролит для растворения золотого покрытия готовят последовательным введением всех компонентов в раствор бромистоводородной кислоты.

Толщину золотого покрытия определяют растворением в электролите, содержащем, г/л:

Бромнстоводородная кислота 350

Лимонная кислота 80

Этилендиамин 3

10 Никель бромистый 0,1 при комнатной температуре и анодной плотности тока 10 а/дм .

Толщина проверяемого покрытия 22 мкм, скорость растворения покрытия 1,98 мкм/мин.

Предмет изобретения

Электролит для электрохимического растворения золотых покрытий, содержащий бромистоводородную и лимонную кислоты, о т л и20 ч а ю шийся тем, что, с целью интенсификации процесса растворения и повышения допустимых плотностей тока, в его состав введены этилендиамин и никель бромистый при следующем содержании компонентов, г/л:

25 Бромистоводородная кислота 200 — 400

Лимонная кислота 60 — 100

Этилендиамин 2 — 4

Никель бром истый 0,05 — 0,15

30 Вода Остальное.
