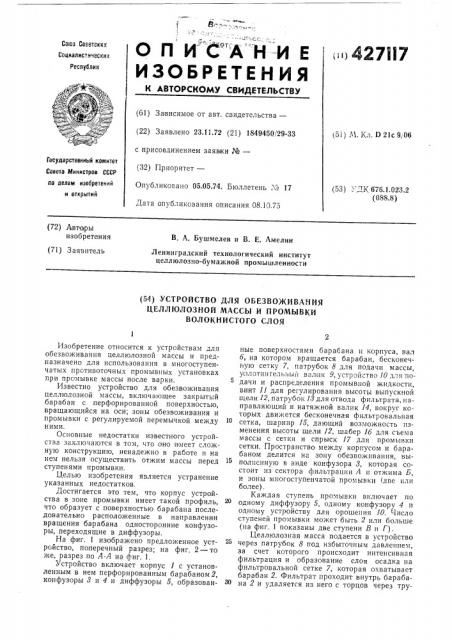

В ..-"-.;.,-;,, О П И С" А Н -И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, ) 427II7

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства— (22) Заявлено 23,11.72 (21) 1849450129-33 (51) М. Кл. D 21с 9j06 с присоединением заявки №вЂ”

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий (32) Приоритет—

Опубликовано 05.05.74. Бюллетень М 17

Дата опубликования описания 08.10.75 (53) ДК 676.1.023 2 (088.8) (72) Авто р ы изобретения

В. А. Бушмелев и В. Е. Амелин (71) Заявитель

Ленинградский технологический институт целлюлозно-бумажной промышленности (54) УСТРОЙСТВО ДЛЯ ОБЕЗВОЖИВАНИЯ

ЦЕЛЛЮЛОЗНОЙ МАССЫ И ПРОМЫВКИ

ВОЛОКНИСТОГО СЛОЯ

Изобретение относится к устройствам для обезвоживания целлюлозной массы и предназначено для использования в многоступенчатых противоточных промывных установках при прсмывке массы после варки.

Известно устройство для обезвоживания целлюлозной массы, включающее закрытый барабан с перфорированной поверхностью, вращающийся на оси; зоны обезвоживания и промывки с регулируемой перемычкой между ними.

Основные недостатки известного устройства заключаются в том, что о но имеет сложную конструкцию, ненадежно в работе и на нем нельзя осуществить отжим массы перед ступенями промывки.

Целью изобретения является устранение указанных недостатков.

Достигается это тем, что корпус устройства в зоне промывки имеет такой профиль, что образует с поверхностью барабана последовательно расположенные в направлении вращения барабана односторонние конфузоры, переходящие в диффузоры.

На фиг. 1 изображено предложенное устройство, поперечный разрез; на фиг. 2 — то же, разрез по Л-А на фиг. 1.

Устройство включает корпус 1 с установленным в нем перфорированным барабаном 2, конфузоры 8 и 4 и диффузоры 5, образованные поверхностями барабана и корпуса, вал б, на котором вращается барабан, бесконечную сетку 7, патрубок 8 для подачи массы, уплотнитель:- ый валик 9, устройство 10 для подачи и распределения промывной жидкости, винт ll для регулирования высоты выпускной щели 12, патрубок 13 для отвода фильтргта, направляющий и натяжной валик 14, вокруг которых движется бесконечная фильтровальная сетка, шарнир 15, дающий возможность изменения высоты щели 12, шабер lб для съема массы с сетки и спрыск 17 для промывки сетки. Пространство между корпусом и барабаном делится на зону обезвоживания, выполненную в виде конфузора 8, которая состоит из сектора фильтрации А и отжима Б, и зоны многоступенчатой промывки (две или более).

Каждая ступень промывки включает по одному диффузору 5, одному конфузору 4 и одному устройству для орошения 10. Число ступенеи промывки может быть 2 или больше (на фиг. 1 показаны две ступени В и Г).

Целлюлозная масса подается в устройство через патрубок 8 под избыточным давлением, за счет которого происходит интенсивная фильтрация и образование слоя осадка на фильтровальной сетке 7, которая охватывает барабан 2. Фильтрат проходит внутрь барабана 2 и удаляется из него с торцов через тру427117

17

А

/г бы 13. На:выходе зоны фильтрации А слой массы имеет толщину, равную расстоянию между барабаном 2 и корпусом 1, Пройдя сектор фильтрации А, налипшая на сетку масса за счет сил сцепления с сеткой и внешнего давления последовательно проходит через сектор отжима Б и ступени промывки В и Г.

В секторе Б, состоящем из конфузо ра 8, происходит эффективное обезвоживание слоя за счет его сжатия между барабаном и корпу- 10 сом, которое обусловлено уменьшением расстояния между ними в направлении вращения барабана. Удаление отжимов избыточной жидкости перед промывкой способствует увеличению общей эффективности промывки. Б

Пройдя зону обезвоживания, состоящую из секторов фяльт раци и А и от>иима Б, масса с высокой концентрацией приходит в зону промывки. Прп этом, чем выше сухость слоя, тем эффеквивней будет.и промывка. В диффузоре 5 первой ступени промывки В масса орошается промывной жидкостью, которая подается через распределительное устройство 10 по ходу массы, что способствует проталкиванию слоя массы через устройство. При этом слой целлюлозной массы интенсивно впитывает жидкость и набухает, что сопровождается эффективной диффузией извлекаемого вещества внутри волокон в жидкость. Перемещаясь далее в направлении барабана 2, масса отжимается в конфузоре 4 первой ступени промывки В. Аналогичные процессы проходят на всех других ступенях промывки, число которых не ограничивается (на фиг. 1 показаны

2 ступени — В и Г) Промытая масса отжимается в последнем конфузоре с регулируемой высотой щели 12 до заданной концентрации и вместе с сеткой 7 выводится из устройства.

После съема массы с сетки шабером 16, сетка 7 промывается с помощью спрыска 17 и возвращается в устройство.

Пр едм ет изобретения

1. Устройство для обезвоживания целлюлозной массы и промывки волокнистого слоя, включающее барабан с перфорированной цилиндрической поверхностью, вращающийся на валу в корпусе, имеющем зоны обезвоживания и промывки, с расстоянием по радиусу между корпусом и поверхностью барабана, уменьшающимся в,направлении вращения барабана, напускной патрубок и выпускную щель, отличающееся тем, что, с целью повышения эффективности в работе и улучшения промывки, корпус в зоне промывки имеет профиль, образующий с поверхностью барабана последовательно расположенные в направлении вращения барабана односторонние конфузоры, переходящие в диффузоры, причем на диффузорах, в местах их сочленения с конфузорами, установлены спрыски для ввода промывной жидкости в направлении движения волокнистого слоя.

2. Устройство по п. 1, отличающееся тем, что стенка последнего по направлению движения волокнистого слоя конфузора снабжена регулятором высоты выпускной щели.

427117

А-A

Риг.2
