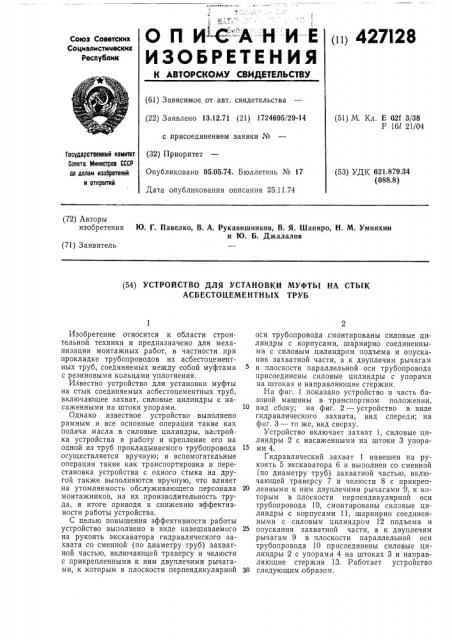

О П И И-"А Н И-Е

ИЗОБРЕТЕНИЯ (ii) 427I28

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 13.12.71 (21) 1724695/29-14 с присоединением заявки № (32) Приоритет

Опубликовано 05.05.74. Бюллетень № 17

Дата опубликования описания 25.11.74 (51) М. Кл. Е 021 3/38

F 161 21/04

Государственный комитет

Совета й1инистров СССР

lip делам изооретений и открытий (53) УДК 621.879,34 (088.8) (72) Авторы изобретения Ю. Г. Павелко, В. А. Рукавишников, В. Я. Шапиро, Н. М. Умнихин и Ю. Б. Джалалов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УСТАНОВКИ МУФТЫ НА СТЫК

АСБЕСТОЦЕМЕНТНЫХ ТРУБ

Изобретение относится к области строительной техники и предназначено для механизации монтажных работ, в частности при прокладке трубопроводов из асбестоцементных труб, соединяемых между собой муфтами с резиновыми кольцами уплотнения.

Известно устройство для установки муфты на стык соединяемых асбестоцементных труб, включающее захват, силовые цилиндры с насаженными на штоки упорами.

Однако известное устройство выполнено рамным и все основные операции такие как подача масла в силовые цилиндры, настройка устройства в работу и крепление его на одной из труб прокладываемого трубопровода осуществляется вручную; и вспомогательные операции такие как транспортировка и перестановка устройства с одного стыка на другой также выполняются вручную, что влияет на утомляемость обслуживающего персонала монтажников, на их производительность труда, в итоге приводя к снижению эффективности работы устройства.

С целью повышения эффективности работы устройство выполнено в виде навешиваемого на рукоять экскаватора гидравлического захвата со сменной (по диаметру труб) захватной частью, включающей траверсу и челюсти с прикрепленными к ним двуплечими рычагами, к которым в плоскости перпендикулярной оси трубопровода смонтированы силовые цилиндры с корпусами, шарнирно соединенными с силовым цилиндром подъема и опускания захватной части, а к двуплечим рычагам в плоскости параллельной оси трубопровода присоединены силовые цилиндры с упорами на штоках и направляющие стержни.

На фиг. 1 показано устройство и часть базовой машины в транспортном положении, 10 вид сбоку; на фиг. 2 — устройство в виде гидравлического захвата, вид спереди; на фиг. 3 — то же, вид сверху.

Устройство включает захват 1, силовые цилиндры 2 с насаженными на штоки 3 упора15 ми 4.

Гидравлический захват 1 навешен на рукоять 5 экскаватора 6 и выполнен со сменной (по диаметру труб) захватной частью, включающей траверсу 7 и челюсти 8 с прикреп20 ленными к ним двуплечими рычагами 9, к которым в плоскости перпендикулярной оси трубопровода 10, смонтированы силовые цилиндры с корпусами 11, шарнирно соединенными с силовым цилиндром 12 подьема и

25 опускания захватной части, а к двуплечим рычагам 9 в плоскости параллельной оси трубопровода 10 присоединены силовые цилиндры 2 с упорами 4 на штоках 3 и направляющие стержни 13. Работает устройство

30 следующим о бр азо м.

427128

На асбестоцементную трубу 14 надеваются муфта 15 и резиновое кольцо 16, а на конец трубопровода 10 — кольцо 17, затем— навешенное на рукоять 5 и подключенное к гидросистеме экскаватора 6 устройство в виде гидравлического захвата 1, настроенное на определенный диаметр трубы путем замены захватной части, (т. е. смонтирована в зависимости от диаметра прокладываемого трубопровода сменная траверса 7 и челюсти

8, которые предусмотрены в комплекте устройства) с раскрытыми челюстями 8 и выдвинутыми вперед упорами 4 на штоках 3, отведенных в стороны силовых цилиндров 2, вначале настраивается над стыком соединяемых труб и опускается в траншею с помощью стрелы и рукояти 5 экскаватора 6, а затем плавно устанавливается на трубопровод 10 путем перемещения вертикально вниз с помощью силового цилиндра 12 гидравлического захвата 1 устройства таким образом, чтобы упоры 4 стали вплотную к буртам муфты 15, а траверса 7 его захватной части произвольно опустилась и оперлась на трубопровод 10 для обжима трубы челюстями 8 и закрепления на ней устройства в процессе перемещения муфты 15 в направлении стыка трубы 14.

При включении рычагов управления гидросистемы экскаватора 6 рабочая жидкость от его насосов поступает через гидрораспределитель устройства в силовые цилиндры, которые действуют в следующем порядке и в зависимости от включения рычагов управления гидрораспределителя устройства. При подаче рабочей жидкости в полости силовых цилиндров 11 двуплечие рычаги 9 заводят упоры 4 за бурты муфты 15 и челюстями 8 обжимают трубопровод 10, удерживая на нем устройство без смещения при подаче рабочей жидкости в полости силовых цилиндров 2, осуществляющих с помощью штоков З,и упоров 4 напресссвку муфты 15 на стык соединяемой трубы 14 и трубопровода 10.

На прессовка муфты длится несколь ко секунд, после чего рабочая жидкость нагнетается в противоположные полости силовых цилиндров 2, 12, 11 и упоры 4 на штоках 3 выдвигаются вперед в исходное положение; челюсти 8 и прикрепленные к ним двуплечие рычаги 9 раскрываются и отводятся в стороны относительно траверсы 7 сменной части гидравлического захвата 1, с помощью которого оно поднимается вертикально вверх на величину хода поршня его силового цилиндра 18. После этого устройство выводится из траншеи рукоять|о 5 экскаватора 6.

Цикл работы закончен и устройство транспортируется экскаватором 6 HB новый стык, который уже подготовлен к напрессовке муфты, т. е. на трубу 14 надеты муфта 15 и кольцо 16, а на трубопровод 10 — кольцо

17. Затем цикл повторяется. При необходимости изменения типоразмера прокладываемого трубопровода захватные части — траверса 7 и челюсти 8 — сменяются путем снятия с пальцев этих деталей и навески на них новых деталей захватной части гидравлического захвата 1 устройства, соответствующих другому диаметру труб прокладываемого трубопровода 10.

Предмет изобретения

30 Устройство для установки муфты на стык асбестоцементных труб, включающее захват, силовые цилиндры с насаженными на штоки упорами, отл и ч а ю щееся тем, что, с целью повышения эффективности работы

35 устройства, оно выполнено в виде навешиваемого на рукоять экскаватора гидравлического захвата со сменной захватной частью, включающей траверсу и челюсти с прикрепленными к ним двуплечими рычагами, к ко40 торым в плоскости, перпендикулярной оси трубопровода, смонтированы силовые цилиндры с корпусами, шарнирно соединенными с силовым цилиндром подъема и опускания захватной части, а к двуплечим рычагам

45 в плоскости, параллельной оси трубопровода, присоединены силовые цилиндры с упорами на штоках и направляющие стержни.

427128

Риг 3
