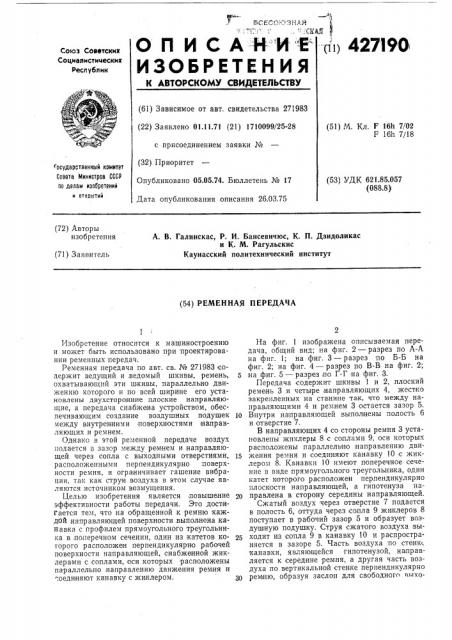

О П И С А-Н"И "Е -(й) 42719 0

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства 271983 (22) Заявлено 01.11.71 (21) 1710099/25-28 с присоединением заявки № (32) Приоритет

Опубликовано 05.05.74. Бюллетень № 17

Дата опубликования описания 26.03.75 (51) М. Кл. F 16h 7/02

F 1611 7/18 государственный комитет

Совета Министров СССР оо делам изооретений и откоытий (53) УДК 621.85.057 (088.8) (72) Авторы изобретения

А. В. Галинскас, Р. И. Бансевичюс, К. П. Дзидоликас и К. М. Рагульскис

Каунасский политехнический институт (71) Заявитель (54) РЕМЕННАЯ ПЕРЕДАЧА

Изобретение относится к машиностроению и может быть использовано при проектировании ременных передач.

Ременная передача по авт. св. № 271983 содержит ведущий и .ведомый шкивы, ремень, охватывающий эти шкивы, параллельно движению которого и по всей ширине его установлены двухсторонние плоские направляющие, а передача снабжена устройством, обеспечивающим создание воздушных подушек между внутренними поверхностями направляющих и ремнем.

Однако в этой ременной передаче воздух подается в зазор между ремнем и направляющей через сопла с выходными отверстиями, расположенными перпендикулярно;поверхности ремня, и ограничивает гашение вибрации, так как струи воздуха в этом случае являются источником возмущения.

Целью изобретения является повышение эффективности работы .передачи. Это достигается тем, что на обращенной:к ремню каждой,направляющей поверх ности,выполнена канавка с профилем прямоугольного треугольника в,поперечном сечении, один из катетов которого расположен перпендикулярно рабочей поверхности направляющей, снабженной жиклерами с соплами, оси которых расположены параллельно направлению движения ремня и

",оеди няют канавку с жиклером.

На фиг. 1 изображена описываемая передача, общий вид; на фиг. 2 — разрез по А-А на фиг. 1; на фиг. 3 — разрез по Б-Б на фиг. 2; на фиг. 4 — разрез по В-В на фиг. 2;

5, на фиг. 5 — разрез,по Г-Г на фиг. 3.

Передача содержит шкивы 1 и 2,,плоский ремень 3 и четыре, направляющих 4, жестко закрепленных на станине так, что между направляющими 4 и ремнем 3 остается зазор 5.

I0 Внутри направляющей выпол|нены полость 6 и отверстие 7.

В направляющих 4 со стороны ремня 3 установлены жиклеры 8 с соплами 9, оси KOTopbIx расположены параллельно направлению двиI5 жения ремня и соединяют канавку 10 с жиклером 8. Канавки 10 имеют поперечное сечение в виде:прямоугольного треугольника, один катет которого расположен перпендикулярно плоскости направляющей, а гипотенуза на2О правлена в сторону середины направляющей.

Сжатый воздух через отверстие 7 подается в полость 6, оттуда через сопла 9 жиклеров 8 поступает в рабочий зазор 5 и образует воздушную подушку. Струя сжатого воздуха вы25 ходит из сопла 9 в канавку 10 и распространяется в зазоре 5. Часть воздуха по стенк канавки, являю щейся гипотенузой, направляется к середине ремня, а другая часть воздуха по вертикальной стенке перпендикулярно

3р ремню, образуя заслон для свободного выхо427190

4- А

Уиг g да сжатого воздуха из средней части зазора 5, что способствует повышению давления в зазоре.

Предмет изобретения

Ременная передача по авт. св. № 271983, отличающаяся тем, что, с целью, повышения эффективности работы передачи, на обращенной к ремню поверхности каждой плоской направляющей выполнена канавка с профилем прямоугольного треугольника в поперечном сечении, оди н из катетов которого рас5 положен перпендикулярно рабочей поверхности .направляющей, снабженной жиклерами с соплами, оси которых расположены, napaëлельно направлению движения ремня и соединяют,канавку с жиклером.

427190

1g

N иг.,7

Фиг. Ф
