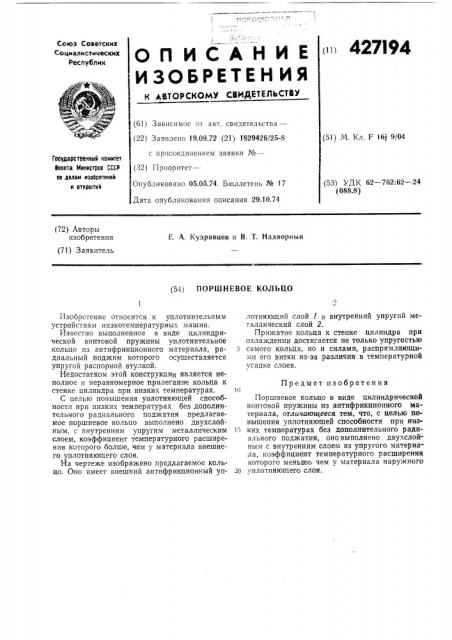

П И (P H g E (i ) 427I94

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

СОюз СОВетских :оциалистическитс

Республик (61) Зависимое от авт. свидетельства— (22) Заявлено 19.09.72 (21) 1829426/25-8 с присоединением заявки №вЂ” (51) М. Кл. Г 161 9/04

Гесударственимй камитет йевета й1инистрае СССР иа делам иаебретений и еткрытий (:32) Приоритет— (53) УДК 62 — 762:62 — 24 (088.8) Опубликовано 05.05.74. Бюллетень № 17

Дата опубликования описания 29.10.74 (72) Авторы изобретения (71) Заявитель

E. A. Кудрявцев и В. Т. Надворныи (54) ПОРШНЕВОЕ КОЛЬЦО

Предмет изобретения

Изобретение относится к уплотнительным устройствам низкотемпературных машин.

Известно выполненное в виде цилиндрической винтовой пружины уплотнительное кольцо из антифрикционного материала, радиальный поджим которого осуществляется упругой распорной втулкой.

Недостатком этой конструкции является неполное и неравномерное прилегание кольца к стенке цилиндра при низких температурах.

С целью повышения уплотняющей способности при низких температурах без дополнительного радиального поджатия предлагаемое поршневое кольцо выполнено двухслойным, с внутренним упругим металлическим слоем, коэффициент температурного расширения которого болше, чем у материала внешнего уплотняющего слоя.

На чертеже изображено предлагаемое кольцо. Оно имеет внешний антифрикционный уплотняющий слой 1 и внутренний упругий металлический слой 2, Прижатие кольца к стенке цилиндра при охлаждении достигается не только упругостью

5 самого кольца, но и силами, распрямляющими его витки из-за различия в температурной осадке слоев.

Поршневое кольцо в виде цилиндрической винтовой пружины из антифрикционного материала, отличающееся тем, что, с целью повышения уплотняющей способности при низ15 ких температурах без дополнительного радиального поджатия, оно выполнено двухслойным с внутренним слоем из упругого материала, коэффициент температурного расширения которого меньше, чем у материала наружного

20 уплотняющего слоя.
